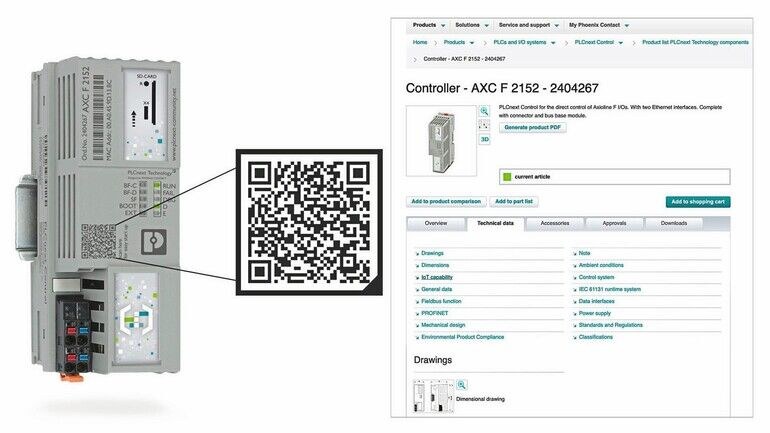

Wo lässt sich bei der Planung, Installation, im laufenden Betrieb oder bei Änderungen und Audits die richtige und aktuelle Dokumentation für ein bestimmtes Gerät finden? Durch das Scannen eines auf der Hardware als QR-Code aufgebrachten digitalen Typenschilds werden alle relevanten Informationen schnell und einfach bereitgestellt.
Das digitale Typenschild ist eng mit der Industrial Digital Twin Association (IDTA) verbunden. Phoenix Contact ist eines der Gründungsmitglieder des eingetragenen Vereins. Die IDTA hat das Ziel, die Asset Administration Shell (AAS) – auch als Verwaltungsschale bekannt – weltweit als Umsetzung des digitalen Zwillings zu etablieren. Mit der internationalen Standardisierung der AAS in der IEC 63278 wurde bereits begonnen.
Darüber hinaus unterstützt Phoenix Contact die Aktivitäten zur Norm IEC 61406, die sich mit dem digitalen Typenschild beschäftigt, das Informationen schnell und überall in digitaler Form zur Verfügung stellt. Wie genau sich das realisieren lässt, zeigt das Beispiel der Trennverstärker und Messumformer der Produktfamilien Mini Analog Pro und MACX Analog von Phoenix Contact.
Stets auf dem aktuellen Stand
Auf den Geräten der beiden Baureihen befindet sich ein QR-Code. Scannt der Anwender den Code mit seinem Smart Device, werden ihm sämtliche benötigten Informationen zum jeweiligen Trennverstärker oder Messumformer sofort angezeigt. Da die Geräte meist eine Lebensdauer von über 20 Jahren haben, ändern sich bestimmte Daten im Lauf der Zeit. So werden beispielsweise Zulassungen aktualisiert oder neu hinzugefügt sowie technische Eigenschaften verbessert. Mithilfe des digitalen Typenschilds erhält der Benutzer Zugriff auf alle wichtigen Dokumente, die für die Revision des Geräts gelten. Dazu gehören das Datenblatt, die Packungsbeilage, technische Zeichnungen, die Seriennummer des Produkts sowie der gültige Stand von dessen Hardware- und gegebenenfalls Firmware-Revision. Der Anwender muss also nicht mehr in Schränken, auf den Laufwerken seines Computers oder auf der Homepage des Herstellers nach den erforderlichen Unterlagen fahnden. Aufgrund des deutlich reduzierten Suchaufwands lassen sich Zeit, Geld und Ressourcen einsparen. Zudem wird der Rohstoffverbrauch gesenkt und die Umwelt geschont, weil die Dokumentation nicht mehr ausgedruckt werden muss.
Auch Zusatzinformationen wie Anwenderhandbücher oder Gerätezeichnungen sind im digitalen Zwilling hinterlegt. Insbesondere für Schaltschrankbauer erweist sich dies als wichtig, denn die benötigten Daten sind immer an dem Ort verfügbar, an dem sich das entsprechende Gerät gerade befindet. In Zukunft wird das digitale Typenschild weitere Informationen, z. B. Zulassungen für den Explosionsschutz, bereitstellen. Ziel ist, sämtliche Dokumente und Informationen zum Gerät dort zu deponieren.
