Staub in Verbindung mit Luft bildet eine potenziell explosive Atmosphäre – trifft diese auf eine Zündquelle, wird es schnell kritisch. Deshalb ist es entscheidend, bei der Auslegung und dem Betrieb von Siloanlagen explosionsgeschützten, Atex-zertifizierten Sensorlösungen zu vertrauen. Denn in solchen Anwendungen müssen Füllstandmesssysteme nicht nur absolut sicher sein, sondern auch mit Staub, Temperaturschwankungen, mechanischen Belastungen und einer unkomplizierten Integration in den Prozess umgehen können.
Praxislösung aus der Mühle
In einer Mühle in Österreich sollte die Getreidezwischenlagerung in einem 12 m hohen Silo zuverlässig überwacht werden. Gefordert war eine kontinuierliche Füllstandmessung, ergänzt durch eine präzise Grenzstanderfassung zur Überfüll- und Leerlauferkennung. Die Sensorik musste sich einfach in die vorhandene Steuerung einbinden lassen, möglichst wartungsarm arbeiten – und das alles in einem explosionsgefährdeten Bereich der Zonen 20/21. Hinzu kamen starke Staubentwicklung und Druckeintrag beim Befüllen.
Kontinuierliche Füllstandmessung und Grenzstanderfassung
Das elektromechanische Lotsystem Nivobob NB 4200 wurde von UWT für anspruchsvolle Schüttgutanwendungen entwickelt und ist damit ideal für diese Getreideanwendung geeignet. Mit einem Messbereich von bis zu 30 m deckt er das 12-m-Silo problemlos ab. Eingebaut wurde das Gerät über einen Flansch, in der Bandversion mit integriertem Bandreiniger – ein echtes Plus: Beim Einzug wird das Messband automatisch gereinigt, sodass Staub nicht ins Innere gelangt.
Das Zweikammergehäuse trennt Elektronik und Mechanik sauber voneinander, was nicht nur den Verschleiß minimiert, sondern auch für maximale Betriebssicherheit in staubbelasteten oder feuchten Umgebungen sorgt.

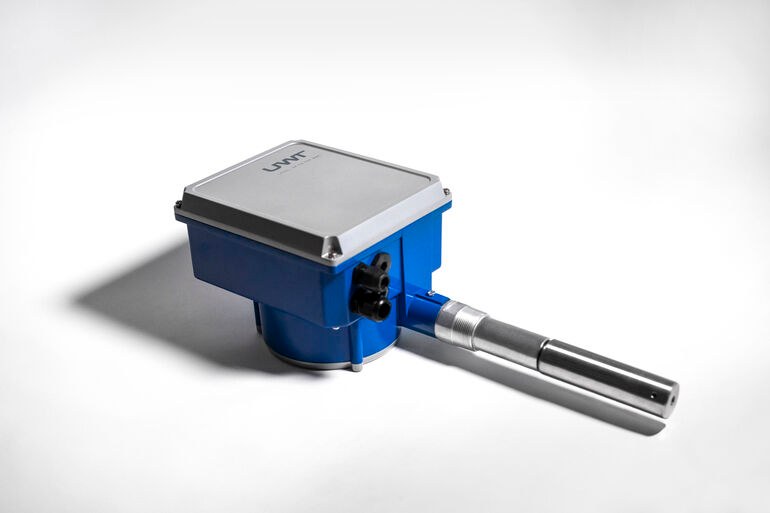

Ergänzt wurde das System durch den Drehflügelmelder Rotonivo RN 6001. Dieser übernimmt die Voll- und Leermeldung im Silo – waagrecht montiert für die Maximalstandmeldung zum Überfüllschutz, schräg von unten zur Erkennung des Minimalstandes bei Leerlauf. Seine Atex-Zertifizierung für Zone 20/21 macht den RN 6001 perfekt für explosionsgefährdete Bereiche. Der rotierende Flügel detektiert den Grenzstand mechanisch, präzise und verlässlich – auch bei wechselnder Schüttdichte oder Materialfeuchte. Der Sensor erfüllt SIL 2 gemäß IEC 61508. Je nach Einbaulage wird der Zustand des Flügels (bedeckt oder unbedeckt) als sicher oder kritisch definiert – so lässt sich der Sensor gezielt in Sicherheitskreisen einsetzen und schützt zuverlässig vor Überfüllung oder Leerlauf.
Sichtbare Sicherheit mit Signallampe
Für eine gut erkennbare Visualisierung des Schaltzustands wurden die Grenzstandsensoren RN 6001 mit der LED-Signalleuchte NivoLED NL 9 ausgestattet. Die kompakte Leuchte bietet eine 360°-Rundumsicht mit hoher Leuchtintensität und ist speziell für den Einsatz in explosionsgefährdeten Zonen ausgelegt. Durch klar zu deutende Farben – Grün für einen unkritischen Zustand, Rot für einen kritischen – wird der aktuelle Füllstandszustand sofort sichtbar. Dabei spielt es keine Rolle, ob der RN 6001 als Voll- oder Leermelder genutzt wird – die optische Anzeige ermöglicht eine schnelle Einschätzung und Reaktion bei Bedarf. Die NivoLED NL 9 lässt sich entweder direkt am Sensor konfigurieren oder flexibel in bestehende Systeme integrieren. Damit ist sie auch ideal für Nachrüstungen oder Erweiterungen bestehender Anlagen geeignet.
