Basis-Baustein des von Bürkert als Komplettlösung angebotenen Systems bildet die modular ausgelegte Airline-Quick-Ventilinsel 8640, bei der bis zu 24 3/2-Wege Pneumatikfunktionen angereiht und als kompakter Block auf einer Edelstahl-Montageplatte installiert sind. Dank der Montage- bzw. Adapterplatte kann der anschlussfertige Pneumatikblock über passgenaue Ausbrüche direkt in den Schaltschrankboden integriert werden. Diese Lösung sorgt nicht nur für schnelle Installation und hohe Betriebssicherheit, sondern auch für den kompletten Wegfall von Pneumatikschläuchen im Gehäuse. Die außen liegende Adapter-platte inklusive Schlauchanschlusstechnik ist bei Airline Quick aus massivem V2A-Edelstahl – und so absolut beständig gegen aggressive Reinigungsmittel. Fangen Montageplatten aus Aluminium nach einer gewissen Zahl von Wash-Down-Zyklen an zu blühen, bleibt das vor gut einem Jahr von Bürkert als Branchenlösung für den Food&Beverage-Sektor vorgestellte System auf Dauer völlig makellos.

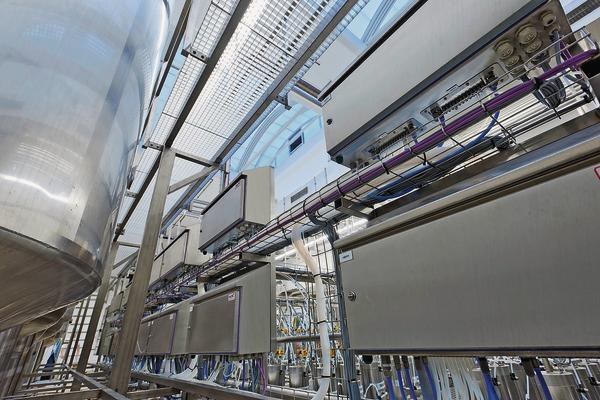

Zur Komplettlösung wurde das Automationssystem 8614 von Bürkert durch die Kombination der cleveren Airline-Quick-Lösung mit speziellen Edelstahlgehäusen aus der HD-Serie von Rittal. HD-Schränke sind von A bis Z auf die besonders strengen Hygienevorgaben der Lebensmittelindustrie zugeschnitten und lassen sich von Haus aus bestens reinigen. Konstruktionsmerkmale wie die 30°-Dachschräge sorgen für schnelles Ablaufen von Flüssigkeiten und vermeiden, dass sich bei der Reinigung aufgeschwemmte Rückstände am Gehäuse festsetzen. Gezielt wurden Spalte und außen liegende Scharniere – und damit potenzielle Nistplätze für Mikroorganismen – eliminiert. Garant für die Dichtheit der HD-Gehäuse ist die blaue, außen liegende und aus einem Stück gefertigte Silikondichtung, die beständig gegen Reinigungsmittel aller Art ist. „Sorgen aggressive Reinigungsmittel bei konventionellen Schutzgehäusen immer wieder für Leckagen durch poröse Dichtungen, sind wir mit unserem Komplettsystem 8614, der Installation der robusten Airline-Quick-Module in den HD-Schränken, auf der sicheren Seite – und bieten ein fix und fertiges Gesamtpaket an, das etwa in Molkereien und Brauereien mitten im hygieneintensiven Prozessumfeld eingesetzt werden kann,“ unterstreicht Kai-Ulrich Seifer, der bei Bürkert als National Key Account Manager den Nahrungs- und Genussmittelbereich betreut.
Angeboten wird das pfiffige Komplettsystem von Bürkert in drei Standardbreiten – bei identischen Maßen für Tiefe und Höhe der HD-Gehäuse. Neben einer 390 mm breiten Variante gibt es das Airline-Quick-System, bei dem pro Ventil ein Durchfluss von bis zu 300 l/min möglich ist, auch in 510 und 760 mm. Bieten die beiden kleineren Gehäuse Platz für jeweils einen Block mit maximal 32 Pneumatikfunktionen, sind im großen Gehäuse zwei Ventilblöcke installiert. Bis zu 64 Pneumatikschläuche können hier angeschlossen werden. Auch im HD-Gehäuse müssen Anwender nicht auf die bewährte servicefreundliche HotSwap-Funktion verzichten: Dank P-Absperrung lassen sich einzelne Ventile bei laufendem Betrieb austauschen, ohne die Druckluftversorgung der Ventilinsel zu unterbrechen. Das Bürkert-System 8614, das mit Schutzart IP 65 aufwartet, bietet Platz für bis zu 96 externe Steuersignale wie zum Beispiel digitale Rückmelder, die sich optional jeweils den Pilotventilen direkt zuordnen lassen. Aufwendigere Steuerungssysteme lassen sich schnell und sicher auf einer separaten Hutschiene montieren.
