Im Februar diesen Jahres hat Schubert bei Nestlé España, S.A. in La Penilla de Cayón eine TLM-F44–Pralinenpackstraße angeliefert und aufgestellt. In die Magazine des TLM-Übergabeaggregats werden die Sortiereinlagen zu den auf der Nestlé-Anlage zur Verarbeitung kommenden Pralinenschachteln eingelegt und von dort der Verpackungsanlage zugeführt. Die verschiedenen Pralinensorten können vom Bedienpersonal auf zwölf Pralinenzuführbänder aufgegeben werden. Jeweils zwei Pralinenzuführbänder sind einer TLM-F44-Packstation zugeordnet. Die Packstationen haben die Aufgabe, die Pralinen, nach dem sie durch eine Kamerastation gelaufen sind, von den Zuführbändern abzunehmen und an die vorgesehenen Positionen ins Verpackungstray einzusetzen. Jede Packstation ist in der Lage, 220 Einzelpralinen pro Minute aufzupicken und einzusetzen. Eine Besonderheit der Packstationen für die Nestlé-Pralinenpackstraße ist, dass für das Produkt Napolitanas eingewickelte Schokoladetäfelchen in eine Hohlwandschachtel eingepackt werden müssen und diese Schokoladentäfelchen bedruckt sind. Es gilt, diese Beschriftung zu erkennen und den Vorgaben entsprechend auszurichten.
Zur gleichen Zeit werden Verpackungsschachteln aufgerichtet. Die TLM-Schachtelaufrichtmaschine ist mit zwei Übergabeaggregaten ausgestattet, die – je nach Anzahl der aufzurichtenden Verpackungsschachteln – mit ein-, zwei- oder dreibahnigen Magazinen zur Aufnahme der flachliegenden Schachtelzuschnitte bestückt sind. Große Schachtelabmessungen erhalten zusätzlich eine Pappe zur Versteifung des Schachtelbodens.

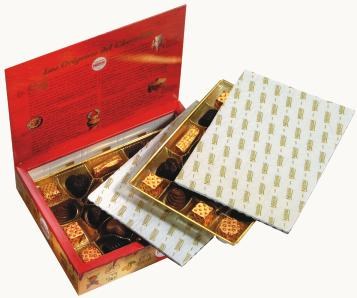

Die TLM-F44-Packstraße besteht aus zwei Pickerstationen, die zusätzlich mit Übergabeaggregaten ausgerüstet sind, in deren Magazine sich Polstereinlagen befinden. Wenn die befüllten Sortiereinlagen auf die aufgerichteten Schachteln treffen, setzt sich die Pickerlinie in Bewegung. Die Sortiereinlagen werden in die Schachteln eingesetzt – einlagig, zweilagig, mit Posterpapier dazwischen und oben drauf. Vor dem Zuklappen des Deckels erfolgt das Einlegen eines Beipackzettels.
Die fertige Pralinenpackung wird durch den Pralinenpackteil der Anlage geführt und am oberen linken Ende der Anlage ausgestoßen. Die Leistung der Pralinenverpackungsanlage beträgt je nach Schachtelgröße 40 bis 70 Packungen pro Minute. Die Anlage ist auf Flexibilität ausgelegt und kann derzeit zwischen den 16 Packungsgrößen der Grundausrüstung innerhalb weniger Minuten umgestellt werden.
