Brötchen vom Fließband

Bei der Steuerungstechnik setzen die Experten von Backtech ebenfalls auf Mitsubishi-Technologie. Hier kommen die speicherprogrammierbaren Steuerungen der Melsec-FX-Serie zum Einsatz, wobei vor allem die FX2N die umfangreichen Aufgaben der komplexen Abläufe übernimmt. Sie erlaubt die direkte Kommunikation über die integrierte serielle Schnittstelle zu Bediengeräten und PCs, weist eine Echtzeituhr auf und bietet anwenderorientierte Applikationsanweisungen für die schnelle und komfortable Programmierung komplexer Abläufe. Die Steuerung managt bis 256 Ein-/Ausgänge und verfügt unter anderem über interne PID-Regler mit Autotuning. Ihre flexiblen Anschlussmöglichkeiten prädestinieren sie für Einsätze am offenen Ethernet, in Profibus/DP-Netzwerken, bei CC-Link, DeviceNet, CANopen und AS-I-Bus.

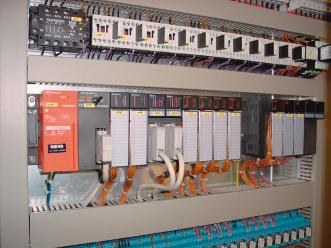

Bei Anlagen des Typs Multi-Star M, kommt die modulare Steuerung Melsec System Q zum Einsatz. Diese Automatisierungsplattform mit Multiprozessorsteuerung verfügt beim Typ Q01CPU über 1024 Ein-/Ausgänge (ausbaubar bis 8192) und kann als universelles PC-Motion-IT-SPS-System – mithilfe von bis zu drei Motion Controller-CPUs – 96 Achsen kontrollieren. Die Remote-Fehleranalyse und die Programmierung über Modem, Internet und Intranet gewährleistet die optimale Anbindung der gesamten Anlage in den Produktionsprozess beim Kunden.

Bei den Anlagen der Firma Backtech konnten die umfangreichen Funktionen voll ausgespielt werden, so übernehmen die Steuerungen auch das Handling der verschiedenen Antriebe und deren exakte Anspeisung in den Backwaren-Produktionsanlagen. Der Automationsspezialist und Cheftechniker von Backtech Ing. Franz Ettl führt dazu aus: „Das Zusammenspiel zwischen Steuerungstechnik und Antrieben ist eine sehr komplexe Aufgabe. Früher hatten wir intelligente Bausteine in den Frequenz-Umrichtern, doch es ergaben sich Schwierigkeiten in der Praxis. Wenn Parameter zu ändern waren, mussten Techniker immer einen Laptop und die entsprechende Programmiersoftware mitnehmen. Mit der Übernahme auch dieser Antriebsaufgaben durch die Mitsubishi-Steuerungen klappt das heute perfekt. Sämtliche Parametrierungen sind von den Technikern innerhalb kürzester Zeit und ohne aufwändige Schulung durchzuführen.“ Die umfangreichen Funktionalitäten der Melsoft-Software-Tools gewährleisten höchste Produktivität. Sie schaffen Transparenz bis ins Detail und umfassen GX IEC-Developer, GX-Monitor-DP sowie E-View. So lässt sich auch eine komplexe Rezepturverwaltung mit Up- und Downloadfunktion leicht realisieren.

Bei Backtech weiß man die Flexibilität und die breiten Einsatzmöglichkeiten der Mitsubishi-Komponenten zu schätzen. „Unsere Anlagen sind modular aufgebaut, so dass je nach Kundenanforderung verschiedene Einheiten zusammengestellt werden können“, führt Kleinhappl aus. „Die spezifischen Aufgaben umfassen das Teilen von Teigstücken, das Formen, das Gären, das Würzen und das automatische Absetzen der Produkte auf Backblechen. Bei der Multi-Star M können auf einer Maschine viele Arten von Gebäck hergestellt werden. Schneiden und Bestreuen der Teigstücke, wie es zum Beispiel der Kornspitz erfordert, werden von der Anlage automatisch durchgeführt.“

Die vollautomatischen Kleingebäckanlagen stellen Teigteile von 30 bis 150 g her. Der Produktionsvorgang beginnt mit dem Einbringen des Teiges in die so genannte Kopfmaschine. Hier erfolgt das Portionieren und Rundformen der vereinzelten Teigteile, die als Kugeln die erste Station verlassen und Ursprung für jede Gebäckart sind. Der weitere Weg in der Multifunktionsanlage, der von der Zusammenstellung und Parametrierung der Maschinen abhängig ist, führt zur Vorbereitung verschiedenster Produkte. „Während bei einem Anwendungsfall ein langgerolltes Produkt mit 100 g erforderlich ist, das dreimal geschnitten sowie bestreut wird, ist in einem anderen Beispiel ein rundes Produkt mit 80 g zu erzeugen, das zweimal geschnitten und nicht bestreut ist,“ gibt Kleinhappl die praktische Seite wieder. Viele verschiedene Möglichkeiten und Bearbeitungsmethoden kennzeichnen daher die Anlagen, die auch von den Formen her neue Wege beschreiten. Mithilfe einer Stanze kann etwa Gebäck mit geflochtenem Aussehen hergestellt werden. Es ist auch möglich, innerhalb einer Charge die Formen und Muster zu wechseln, die dem Gebäck die äußere Form geben. Die dazu erforderlichen Einstellungen werden über die Touch-screen-Steuerung vorgenommen. Das Verändern einer Form wird zwar händisch durchgeführt, die Anpassung der entsprechenden Anlagenkomponenten übernimmt jedoch die Steuerungselektronik. Der große Umfang möglicher Bearbeitungsschritte ist am Terminal einsehbar, das Zustände und Funktionen wie Standstation aus/ein, Tassen wenden, Vorstauber, Stanze, Tassen kehren, Mehlstauber oder Wickelstation übersichtlich am kontrastreichen Grafikdisplay darstellt.

Im Laufe der Zeit wurden die Backtech-Anlagen immer kompakter, flexibler und steuerungstechnisch anspruchsvoller. Herbert Kleinhappl: „Wichtig bei solchen Anlagen ist der harmonische Ablauf. Die Gärzeiten müssen zu den einzelnen Gebäckarten passen, so dass wir als Resultat schönes Gebäck mit großem Volumen erhalten.“

Automatisierungstechnik dei 419 Backwarenmaschinen dei 420

Auf der SPS/IPC/Drives Ende letzten Jahres in Nürnberg hat Mitsubishi Electric mit der Kompakt-SPS-Baureihe FX3U die dritte Generation seiner erfolgreichen SPS-Familie eingeführt. Das neue Spitzenmodell verfügt neben dem Systembus für die herkömmlichen Erweiterungs-, Funktions- und Netzwerkmodule über ein zweites Bussystem. Bis zu zehn Module lassen sich an den Adapterbus zusätzlich anschließen und machen die Steuerung sehr flexibel. Die Grundgeräte sind mit bis zu 128 E/A erhältlich und bis auf 256 E/A ausbaubar, über Netzwerke sogar auf bis zu 384 E/A. Weitere Merkmale sind der große Speicher (64 k Programmschritte), schnelle Befehlsverarbeitung (Zykluszeit 0,065 µs), ein erweiterter Programmierbefehlssatz (209 Befehle) sowie verbesserte Funktionen und Module.
