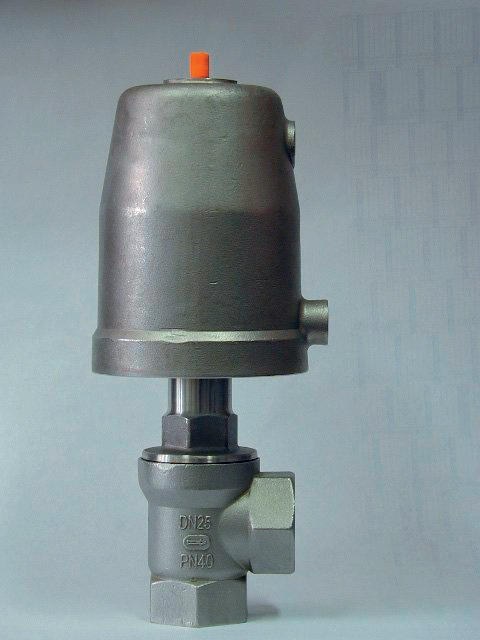

Basis für das umfassende Baukastensystem aus Ventilkörpern, Ventilantrieben und Ventilstellungsreglern von Schubert & Salzer bildet das kompakte, pneumatisch betätigte Eckventil 7050. Es wird fein abgestuft in den Baugrößen DN 15 bis DN 50 aus Edelstahl gefertigt. Die Abmessung von der Mittelachse des einen Anschlusses bis zur Außenkante des anderen Gewindeanschlusses beträgt bei der Baugröße DN 15 nur 41 mm. Bei DN 50 beträgt sie nur 65 mm. Damit lassen sich an Sammelleitungen in kurzen Abständen Abzweigungen realisieren. Selbst mit pneumatisch betätigtem Stellantrieb und Stellungsregler, die sehr platzsparend „top-mounted“ angeordnet sind, beträgt der Durchmesser der gesamten Regel- bzw. Absperreinheit nur 65,5 mm für DN 15 bzw. 144 mm bei DN 50. Die Eckventile sind für Betriebsdrücke bis PN 40 im Temperaturbereich von -30 bis 170 °C – optional bis 200 °C – einsetzbar. Der Ventilsitz wird entweder mit PTFE, FKM, EPDM oder NBR gedichtet.
Die Ventile gibt es mit verschiedenen Steuerfunktionen. So sind Varianten mit einer Antriebsfeder, die sowohl mit als auch gegen den Mediumstrom schließt, realisiert. Zudem werden sie auch mit einer gegen den schließenden Mediumstrom öffnenden Feder hergestellt. Die ebenfalls aus Edelstahl gefertigte Kolbenstange wird von einer Stopfbuchspackung aus gefülltem PTFE abgedichtet. Eine totraumfreie Sonderausführung steht optional zur Verfügung, ebenso wie ein Endschalter, ein induktiver Näherungsschalter, elektrische Kontaktschalter, ein pneumatischer Schalter, Pilotventile, eine Handzusatzbetätigung sowie eine öl- und fettfreie Ausführung. Damit sind selbst diese kleinen Ventile exakt auf die Maschinen- oder Anlagengegebenheiten anpassbar.
In axialer Verlängerung der Ventilspindel sind Kolbenantrieb und Stellungsregler montiert. Der Ventilantrieb ist direkt druckbetätigt und kann mit Luft, Wasser, Mineralöl und anderen Medien erfolgen. Um die kompakten Eckventile mit Pneumatikantrieb immer möglichst wirtschaftlich ansteuern zu können, gibt es neben dem digitalen Stellungsregler 8049 auch einfache und robuste p/p-Regler mit einem Eingangssignalbereich von 0,2 bis 1 bar und i/p-Regler mit einem Eingangssignalbereich von 0/4…20 mA bzw. 0/2…10 V. Beim digitalen Stellungsregler 8049 werden die Kennlinien über eine Software ausgewählt und parametriert. Dabei kann zwischen linearen, gleichprozentigen und benutzerdefinierten Durchflusskennlinien gewählt werden. Der intelligente Stellantrieb nimmt die Anpassung von Hub und Nullpunkt selbstlernend vor. Über eine Konfigurationssoftware lassen sich alle Funktionsparameter einstellen, Kennlinien mit diversen strömungstechnischen Funktionen einrichten oder auch die Selbstadaption an den jeweiligen Antrieb überprüfen. Außerdem ist der digitale Stellungsregler 8049 abhängig von der Wahl der internen Aktorik, die den Ventilantrieb mit Luft versorgt, in drei Ausführungen mit konventionellen Magnetventilen in Vierleitertechnik, mit leistungsarmen Piezo-Ventilen in Zweileitertechnik und in AS-i Technologie verfügbar. Gerade die Ausführung mit einer AS-Interface-Anschaltung bietet ein hohes Maß an Sicherheit aufgrund der einfachen und sicheren Verdrahtung und damit sehr sicheren Inbetriebnahme sowie der Möglichkeit zur Ferndiagnose und zur Übertragung von Statusinformationen. Ein weiterer Vorteil dieser Schnittstelle ist die einfache Vernetzung von verschiedenen Feldgeräten.
