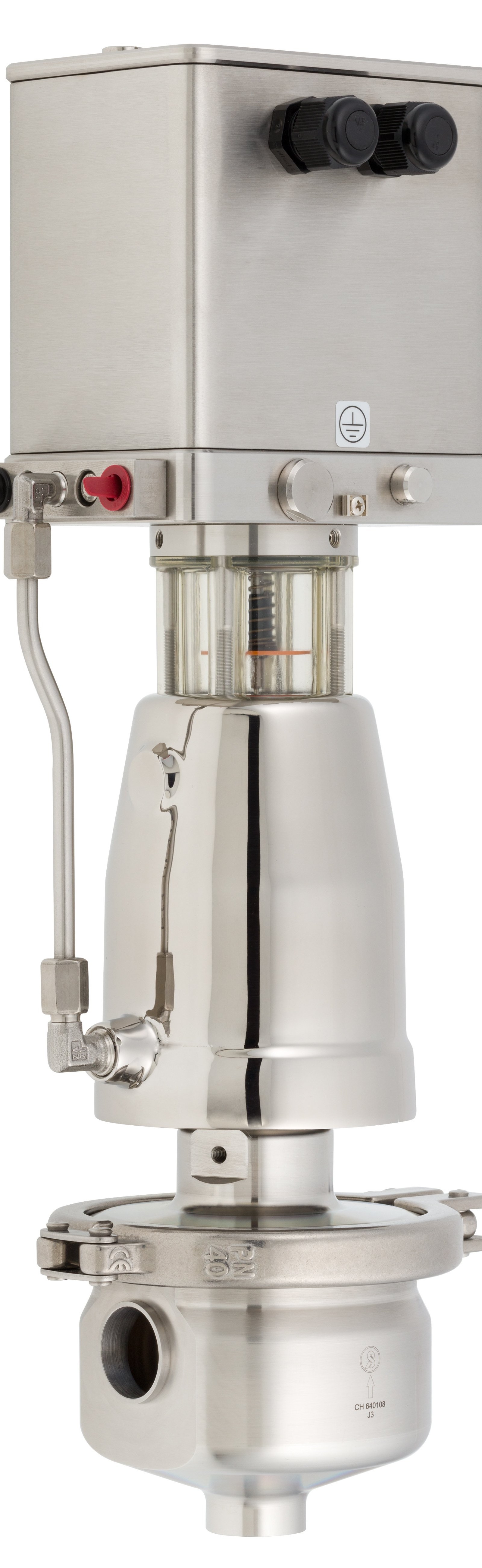

Dank einer speziellen Membran- und Kegelkonstruktion steht nun ein EHEDG-zertifiziertes Aseptik-Ventil mit einem Höchstmaß an Regelgüte zur Verfügung. Das Design ermöglicht bei jedem Vollhub ein mechanisch nahezu unbelastetes Arbeiten der Membrane. Gleichzeitig wird auf diese Weise für die Einspannstelle eine totraumfreie und hygienisch völlig unkritische Lösung realisiert.
Formbeständig auch bei hohen Temperaturen
Ein besonderes Augenmerk bei der Entwicklung lag auf der chemischen und thermischen Beständigkeit der Membran. Die aus PTFE-Folie prozessseitig beschichtete EPDM-Membran trennt in diesem Aseptik-Eckventil den Prozessraum vom Ventilantrieb auch bei hohen Temperaturschwankungen bis 140 °C. Auf diese Weise bleibt die Membranform auch bei hohen CIP- und SIP-Anforderungen unverändert.
Das Ventilgehäuse des Aseptik-Ventils 6051 wird aus porenfreiem Edelstahl-Vollmaterial 1.4435 gefertigt. Die Oberflächengüten vom Gehäuse werden je nach Prozessanforderung als feingedreht, poliert, feinpoliert oder elektropoliert mit einer Rautiefe von Ra < 0,6 µm bis Ra < 0,25 µm angeboten. Der Regelkegel ist aus PEEK gefertigt, so dass alle medienberührten Bauteile FDA-konform sind, den Anforderungen der USP Class VI, der EU-Verordnung 1935/2004 und der neuen Kunststoffverordnung 10/2011 entsprechen.
Konstruktionsbedingte Wartungsfreundlichkeit
Für Inspektionen oder im Wartungsfall lässt sich das Aseptik-Ventil dank eines Clamp-Anschlusses zwischen Ventil und Ventilantrieb problemlos und schnell öffnen. Für einen Membranwechsel muss lediglich ein kleiner Pin zwischen Kolbenstange und Regelkegel gelöst werden und schon kann ganz ohne Spezialwerkzeug der Membrantausch erfolgen oder das Ventilinnere inspiziert werden.
Die EHEDG-zertifizierte Aseptik-Eckventil-Baureihe 6051 wird mit Schweißenden nach ISO, DIN, Zoll sowie Clamp-Stutzen in den Nennweiten DN15, 20, 25, 40, 50 und 65 bis zum Nenndruck PN 16 angeboten. Zur Wahl stehen kompakte, pneumatische Kolben- und Membranantriebe in verschiedenen Ausführungen auch aus rostfreiem Edelstahl.
Halle 9.1, Stand A61
