Dipl.-Ing. (FH) Stefan Wimmer

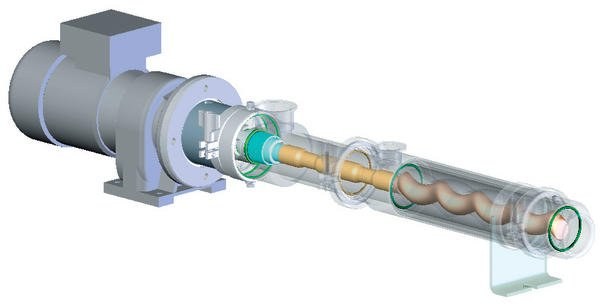

Die RD-Dosierpumpen gehören zur Gruppe der rotierenden Verdrängerpumpen. Ihre Funktionsweise ist vergleichbar mit einem Endloskolben, der das Produkt von der Saug- zur Druckseite fördert und dabei eine Druckdifferenz aufbaut.
Den volumetrisch fördernden Dosierpumpen liegt das Moineau-Prinzip zugrunde. Das Zusammenspiel des sich exzentrisch bewegenden Rotors und des den Anwendungsbedingungen angepassten Stators ergibt eine Förder- und Dosiercharakteristik, die dem oben erwähnten sich endlos bewegenden Kolben gleichkommt. Aufgrund dieser Geometrie wird drehwinkelproportional pro Umdrehung immer ein konstantes Volumen gefördert. Die Förderrichtung ist durch Umkehr der Drehrichtung reversibel. Das Volumen ist somit über die Winkelgrade eindeutig definiert. Außerdem ergibt sich durch diese Technik eine druckstabile, lineare Pumpenkennlinie. Dieser Umstand ermöglicht eine klare Aussage über das Verhältnis von Umdrehung, Zeit und Fördermenge. In einer Anwendung kann mit den Pumpen also entweder über die Zeit oder über die Umdrehungen ein konstantes Volumen dosiert werden und das bei einer Dosiergenauigkeit am Pumpenaustritt von 1 % (abhängig vom Medium). Dieser Wert kann in der Praxis auch unterschritten werden.
Ein weiterer Vorteil der nach dem Moineau-Prinzip arbeitenden Dosierpumpen liegt in der zwischen Rotor und Stator entstehenden Förderkammer, deren Volumen im Verlauf der Bewegung absolut konstant bleibt, so dass auch feststoffbeladene Medien oder stückige Produkte zerstörungsfrei gefördert werden können. Ein weiterer Pluspunkt ist, dass in über 95 % aller Anwendungen auf Abfüll- und Dosierventile völlig verzichtet werden kann, da durch einen kurzen Rückwärtslauf am Ende des Dosiervorgangs ein Nachtropfen verhindert wird.
Wesentliches Merkmal der RD-Dosierpumpen ist eine gelenklosen und flexible Welle. Im Unterschied zu klassischen Pumpenmodellen mit Gelenken und Kuppelstangen kann mit ihr ein besseres Dosierverhalten erzielt werden. Des Weiteren sind sowohl das Reinigungsproblem als auch der Verschleiß der Gelenke durch diese Entwicklung aus der Welt geschafft.
Der Stator der RD-Pumpen ist ein Hightech-Bauteil, das je nach Anforderung mit unterschiedlichen Elastomeren ausgestattet werden kann. Durch eine entsprechende Werkstoffauswahl lässt sich eine optimale Beständigkeit gegenüber Säuren, Laugen, Ölen und Fetten erzielen. Selbst abrasive Medien können problemlos gefördert werden. Die für Anwendungen im Lebensmittel- und Pharmabereich eingesetzten Materialien sind FDA-konform und lebensmittelecht.
Die pulsationsfrei und druckstabil arbeitenden ViscoTec-Pumpen decken einen Dosierbereich von 1 ml bis 200 l ab. Sie können miteinander kombiniert werden, so dass bis zu 24-bahnige Dosier- bzw. Abfülleinheiten entstehen. Diese Einheiten sind Bestandteil von Abfüllanlagen, die in der Lebensmittelindustrie ebenso Anwendung finden wie in der chemischen und pharmazeutischen Industrie.
