Um höchstmögliche, FDA-konforme Sicherheit zu geben, hat Freudenberg den Simmerring Radiamatic HTS II entwickelt, der zuverlässig Wellen abdichtet und keinerlei Feder besitzt, sodass keine Nester entstehen können. Mit einer Werkstoffkombination aus PTFE und Edelstahl sowie der speziellen Konstruktion bietet er vier wesentliche Vorteile:
- spalt- und totraumfrei
- Verwendung lebensmittelgeeigneter Werkstoffe
- einfache Montage durch Einpressen in offene Gehäusebohrung
- beliebige Bauformen und Anpassungen an vorhandene Bauräume
Der PTFE-Körper des Simmerrings wird aus verschiedenen FDA-konformen PTFE-Compounds gefertigt und damit exakt an den Anwendungsfall in Knetern, Rührern, Mischern und auch vielen Verdrängerpumpen angepasst. Alle diese PTFE-Compounds sind frei von tierischen Bestandteilen und als ADI-free gekennzeichnet.
Die federlose Dichtlippe ist so ausgelegt, dass sie beim Einbau im Kontakt mit der Welle definiert elastisch verformt wird. Damit wird bereits bei Maschinenstillstand eine sehr gute Dichtfunktion erreicht. Auch unmittelbar nach dem Anlaufen sowie im Dauerbetrieb ist eine perfekte Wellenabdichtung sichergestellt. Die Dichtlippe baut außerdem sehr kurz und bietet damit dem Mediumsdruck nur eine geringe Angriffsfläche. Damit entsteht eine vergleichsweise geringe Reibung und die definierte Kontaktfläche zur Welle bleibt unter allen Betriebsbedingungen in nahezu konstanter Lage. Dieses Lippenprofil optimiert die Anpresskräfte und minimiert das Verschleißverhalten. Selbst bei Trockenlauf ergeben sich kaum Nachteile für die Standzeiten. Auch bei hohen Umfangsgeschwindigkeiten oder hohen Drücken sorgt dieser Simmerring für eine ausgezeichnete Dichtheit.

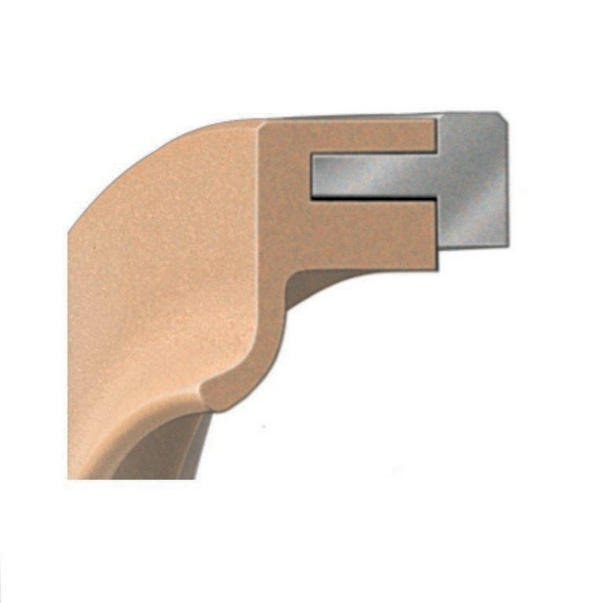

Der Klemmring aus Edelstahl 1.4571 wird partiell von dem PTFE-Körper umschlossen. Die auf diese Weise erreichte feste, kraftschlüssige Verbindung von Edelstahlklemmring und PTFE-Körper hält in eingebautem Zustand selbst größten Belastungen stand. Damit wird auch die Montage der Dichtung wesentlich vereinfacht. Durch diese partielle PTFE-Umhüllung des Edelstahlklemmrings lassen sich zudem die Sekundärdichtwirkung zum Gehäuse und der zuverlässige Festsitz im Gehäuse exakt auf die Betriebsparameter abstimmen. Der für offene Einbauräume konzipierte PTFE-Simmerring Radiamatic HTS II ist für Druckbelastungen bis 6 bar im Temperaturbereich von -20 °C bis +200 °C für Gleitgeschwindigkeiten von bis zu 25 m/s einsetzbar. Standardmäßig und ab Lager wird er für Einbauräume nach DIN 3760 in den Größen 10 bis 125 mm Wellendurchmesser geliefert.
