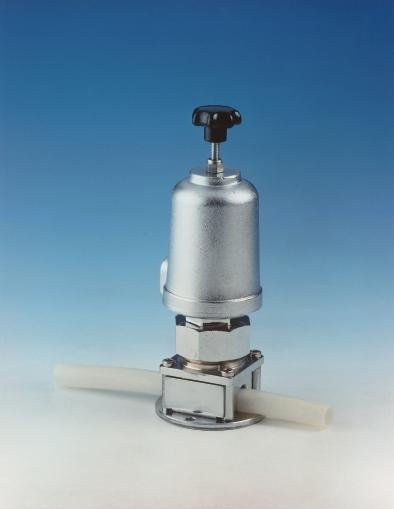

Ganz gleich ob Probennahme, Analyse, Dosierung oder auch die Förderung kleiner Volumenströme, mit Endlosschläuchen werden zahllose Probleme in Labor, Technikum und Produktion gelöst. Um den Durchfluss in diesen Fällen besser absperren und regeln zu können, wurde ein einfaches Schlauchventil für Endlosschläuche entwickelt. Das Schlauchventil 7072 von Schubert & Salzer Control Systems kann an jeder beliebigen Stelle eines Endlosschlauches eingesetzt werden. Die Fixierung des Schlauchs im Ventil ist einfach zugänglich. Das heißt: Einerseits können die Schläuche schnell und problemlos gewechselt werden, andrerseits lässt sich das Schlauchventil rasch an einer anderen Stelle einsetzen. Mit Fixierstücken können die Ventile 7072 problemlos an Schläuche mit unterschiedlichem Außendurchmesser angepasst werden. Diese Fixierstücke erlauben das Absperren und Stellen von Schläuchen mit Außendurchmessern von 10 bis 18 mm, das entspricht DN 6 bis DN 14.
Das Ventil verfügt über eine Minimalmengeneinstellung, um gegebenenfalls auch kleinste Durchflussmengen sicherzustellen. Damit können beispielsweise Laborkühlsysteme vor dem unbeabsichtigten Absperren geschützt werden. Optional steht für dieses Schlauchventil für Endlosschläuche ein pneumatisch betriebener Antrieb mit integriertem Stellungsregler zur Verfügung. Auf diese Weise kann man den Durchfluss automatisiert regeln.
Das Schlauchventil 7072 hat keine Toträume und Hinterschneidungen. Zudem kommt das zu fördernde Medium im Schlauch auf keinen Fall mit der Armatur in Kontakt. Das gekapselte Ventil ist so ausgelegt, dass es dampf- und heißluftsterilisierbar ist. Es ist für Schlauchqualitäten mit einer Shore-Härte A bis 65 ausgelegt.
Für Anwendungsfälle, die keine so große Flexibilität erfordern, steht ein Schlauchventil zur Verfügung, das fest in Rohrleitungen integriert wird. Dabei sind sowohl der Manschettenwerkstoff als auch die gesamte Konstruktion so ausgelegt, dass sie in lebensmitteltechnischen und sterilen Prozessen eingesetzt werden können. Die flexible Manschette besteht aus einem für den Kontakt mit Lebensmitteln zugelassenen EPDM-Formschlauch, der auch dampfsterilisierbar ist. Über Schweißstutzen kann dieses Schlauchventil in Rohre nach DIN 11820 eingesetzt werden. Es steht mit einem Handrad für den manuellen Betrieb zur Verfügung, alternativ kann das Ventil auch mit einem pneumatischen Antrieb ausgerüstet werden. Durch den optionalen Einsatz eines digitalen Stellungsreglers lässt sich dieses Schlauchventil auch als Regelventil betreiben.
Halle 6, Stand G16
