Heiner Pingen

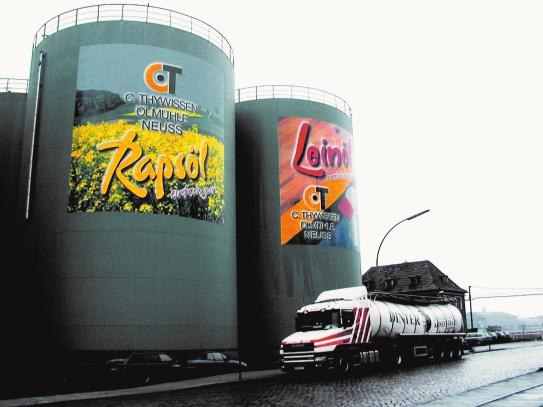

Die Firma Thywissen, ein 1839 gegründetes Familienunternehmen aus Neuss, betreibt eine Ölmühle und ist einer der Produzenten, die Rapsöl gewinnen und zu Speiseöl aufbereiten. Aufgrund der schwierigen Eigenschaften von Raps in verschiedenen Phasen der Ölproduktion hat sich Thywissen für den Einsatz von Krohne-Schwebekörper-Durchflussmessgeräten H 250 in der Ausführung M9 – teilweise mit integriertem Zählwerk – entschieden.
Die Ölgewinnung erfolgt durch Pressung der Rapssamen und Extraktion des verbleibenden Rapskuchens, die Rohölveredlung durch chemische Raffination. Dabei werden in einem ersten Schritt dem Rohöl durch Zumischung von Phosphorsäure und Natronlauge Phosphatide und freie Fettsäuren entzogen. Das dabei gewonnene Öl ist ein vollständig entschleimtes und entsäuertes Öl.
Ein weiterer Veredelungsschritt ist die Bleichung mit Mineralbleicherde. Ziel dieser Veredelung ist die Absorption der Farbstoffe im Rapsöl. Dieser Produktionsabschnitt wird bei Thywissen sowohl im Batchbetrieb als auch im kontinuierlichen Betrieb durchgeführt. Für beide Anwendungsfälle wird zur Messwerterfassung das Schwebekörper-Durchflussmessgerät H 250 eingesetzt. Wegen der hohen Viskosität des Rapsöls, können keine Vortex-Messgeräte verwendet werden, da sich hier keine Wirbel bilden würden. Auch magnetisch-induktive Durchflussmessgeräte stoßen bei Rapsöl aufgrund fehlender Leitfähigkeit an ihre Grenzen. Einzig Ultraschall- oder Coriolis-Durchflussmessgeräte wären in dieser Applikation einsetzbar, da sie unabhängig von Leitfähigkeit und Viskosität arbeiten. Aufgrund ihres besseren Preis-Leistungs-Verhältnisses setzen sich bei Thywissen die H 250-Durchflussmesser durch.
Bei der kontinuierlichen Dosierung von Bleicherde erfasst der Gerätetyp H 250 RR M9 mit elektronischem Signal Konverter (ESK) die aktuelle Durchflussmenge. Der ESK erfasst berührungslos über zwei Magnetfeldsensoren die Feldlinien- und Feldstärkenänderungen von Schwebeköper und Folgemagnet. Der 4…20 mA-Signalausgang (in Zweileitertechnik) wird als Istwert zur Steuerung der zu dosierenden Bleicherde verwandt.
Beim Batchbetrieb wird das Rapsöl in einen Reaktionsbehälter gefüllt. Die Messung der Rapsölmenge erfolgt mit dem Schwebekörperdurchflussmesser H 250 RR M9 ESK Z. Über eine integrierte Zählerplatine wird das 4…20 mA-Signal im Gerät aufsummiert.
Das sechsstellige Display zeigt den aktuellen Durchflusswert, die aufsummierte Menge oder alternierend beide Messgrößen an. Basierend auf der Zählermenge wird dem Prozesstank die entsprechende Menge Bleicherde zugeführt.
