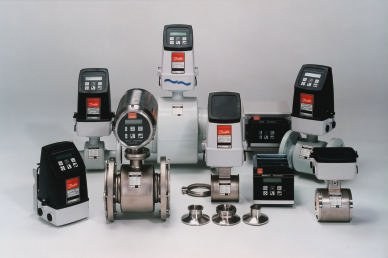

Hohe Zuverlässigkeit und langfristige Kostenersparnis – diese zweifache Anforderung an die Instrumentierung war der Ausgangspunkt für die Entwicklung einer Serie kompakter Durchflussmesser für die chemische Industrie. Das Ergebnis: eine Lebensdauer von mindestens 10 Jahren dank Edelstahlausführung.
Dipl.-Ing. Steffen Fölsing
Kosteneinsparungen bei Durchflussmessern lassen sich in der Regel am einfachsten durch Zeiteinsparungen bei Installation und Wartung oder durch eine längere Lebensdauer des Gerätes realisieren. Danfoss hat zu diesem Zweck eine Serie von Durchflussmessern kreiert, die vollständig aus Edelstahl bestehen. Der Edelstahl erhöht die Produktlebenszeit beträchtlich und verbessert gleichzeitig die Zuverlässigkeit. Bisherige Geräte waren zumeist aus Aluminium, das zwecks Korrosionsschutz mit Epoxid beschichtet wurde. Da allerdings die Gewindeanschlüsse wegen ihrer vitalen Bedeutung als Flammensperre nicht beschichtet werden dürfen, kann zwischen Deckel und Gehäuse Grubenkorrosion auftreten. Als Folge davon frisst der Deckel fest und es treten Beschädigungen am Gewinde auf. Dadurch verliert das Gehäuse seine Schutzwirkung gegen Explosionen, und der Durchflussmesser muss ersetzt werden.
Um bei der Installation Zeit zu sparen, sind alle Elemente der Durchflussmesser werkseitig bereits angeschlossen, so dass beim Einbau nur noch die Versorgungsspannung (24 V) und der Strom- oder Frequenzausgang anzuschließen sind. Spezialkabel oder Abschirmung sind nicht erforderlich. Gleichzeitig wurde damit auch die Sicherheit verbessert, da Verdrahtungsfehler zwischen Messaufnehmer und Messumformer nunmehr ausgeschlossen sind.
Die Kompaktgeräte sind in zwei Sektionen unterteilt. Der Elektronikteil ist in einer EEx-d-Sektion isoliert, während die Anschlussklemmen, das Tastenfeld und die Anzeige in einer davon getrennten Sektion untergebracht sind. Dank ihrer eigensicheren Ausführung können sie ohne besondere Sicherheitsvorkehrungen in Ex-Bereichen direkt bedient und gewartet werden. Wie alle Durchflussmesser von Danfoss sind auch die Kompaktgeräte mit einem Sensorprom ausgerüstet, einer kleinen Speichereinheit, die alle erforderlichen Einstellungen und Werte enthält. Dadurch kann der Messvorgang beginnen, sobald der Strom eingeschaltet ist, ohne dass weitere Einstellungen nötig sind. Die Werkseinstellungen lassen sich bei Bedarf leicht über das Tastenfeld ändern. Das Modul speichert alle Einstellungen, so dass sie bei Austausch eines Messumformers automatisch auf den neuen Messumformer übertragen werden.
Das umfassende Durchflussmesser-Programm mit seinen drei Technologien wird den meisten industriellen Anwendungen gerecht. Die nach dem Coriolis-Prinzip arbeitenden Massendurchflussmesser Massflo in 1-Rohr-Bauweise eignen sich für korrosive Medien. Der eigensichere Messaufnehmer ist für die höchste Ex-Kategorie, EEx ia IIC, zugelassen und hat eine Messgenauigkeit von 0,15% vom Messwert.
