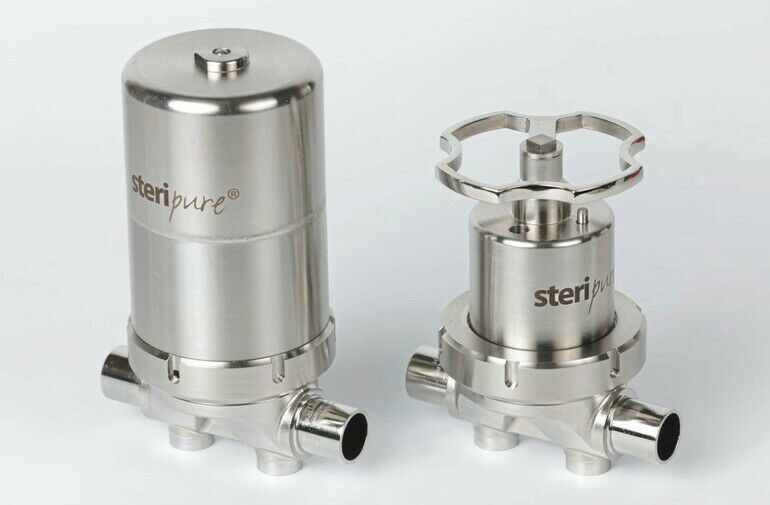

Die Antriebe der Membranventile lassen sich dank der zentralen Montage mit nur einem Gewinde innerhalb kürzester Zeit abnehmen und wieder zuverlässig und dicht montieren. Für höchste Prozesssicherheit beim Membranwechsel sorgen Nuten unterschiedlicher Abmessungen in den Membranen. In Verbindung mit Profilen im Gehäuse gewährleisten sie, dass die Membranen nur eindeutig in der richtigen, sachgerechten Position und Einbaulage eingesetzt werden können. Neben dem schnellen und sicheren Wechsel der Membranen haben die Ventile weitere technische und vor allem wirtschaftliche Vorteile. Sie sind deutlich kompakter als bisherige Standardventile. Ihr optimierter Strömungskanal sorgt für einen um bis zu 32 % größeren Volumenstrom und einen um bis zu 50 % kleineren Druckverlust, verglichen mit Standardmembranventilen. So kann man bei vergleichbarem Volumenstrom um eine Baugröße kleinere Ventile einsetzen. In Verbindung mit dem Drehmomentschlüssel von Liquitec werden die Membranen stets mit dem optimalen Anpressdruck montiert und halten somit zuverlässig dicht.
Rostfreier Edelstahl
Die Konturen des glatten Gehäuses aus rostfreiem Edelstahl (Werkstoff-Nr. 1.4435, resp. 316L nach AISI) geben die Einbaulage vor. Das gewährleistet, dass selbst wenig trainiertes Personal die Membranventile stets in der sachgerechten Einbaulage montiert. Diese Montagearbeiten sind qualifizier- und validierfähig. Selbstverständlich entsprechen die Membranventile der Reihe Steri-pure den Vorgaben der relevanten Normen und Richtlinien (EHEDG European Hygienic Engineering & Design Group, ASME BPE, FDA und USP). Sie lassen sich einwandfrei hygienisch reinigen (CIP – Cleaning in place) beziehungsweise sterilisieren (SIP – Sterilisation in place). In der Standardausführung können sie problemlos auch in Autoklaven sterilisiert werden.
Vielfältiger Einsatz
Die Ventile Steri-pure wurden speziell für anspruchsvolle Anwendungen und den Einsatz in der Pharma- und der Biotechnologie entwickelt. Sie eignen sich für Anlagen in der Pharma-, der Medizin sowie allgemein in der chemischen Produktion. Wahlweise pneumatisch oder manuell bedient stehen zahlreiche Varianten als 2-Wege, als T-, Y- und Bodenablassventil zur Verfügung. Zudem gibt es unterschiedliche Anschlusskonfigurationen, zum Beispiel mit Anschweißenden gemäss den Normen DIN, ISO und ASME BPE, respektive mit Anschlüssen TriClamp nach DIN32676.
Liqutec AG, Kirchberg (CH)
