Für die Dosierung der verschiedenen für die Produktzusammensetzung benötigten Pulver hat Bel fünf Differenzialdosierwaagen im Einsatz, aus denen die einzelnen Zutaten in eine Mischanlage geführt werden. Die mechanischen Komponenten der Dosieranlagen waren in sehr gutem Zustand. Die Steuerungselektronik allerdings war veraltet; die Wartung wurde dadurch zeit- und kostenintensiv – unter anderem auch durch die hohen Kosten für die Beschaffung notwendiger Ersatzteile. Darüber hinaus war die Integration in das Leitsystem unzureichend.
Das Pflichtenheft für dieses Modernisierungsprojekt sah drei große Punkte vor:
- Zukünftig sollen die verschiedenen Rezepturen bei gleichzeitiger Erhöhung der Dosiergenauigkeit leichter zu verwalten sein.
- Zur Optimierung des Materialverbrauchs sowie zur rechtzeitigen Erkennung eventuell auftretender Qualitätsprobleme aufgrund einer falschen Dosierung sollten die Dosierungskurven aufgezeichnet werden.
- Und: Die notwendigen Umbauarbeiten sollten am Wochenende erfolgen, um etwaige Produktionsausfälle unter allen Umständen zu vermeiden.
Bel hat deshalb beschlossen, die mechanischen Komponenten der Dosierapplikationen – sowohl die Waagen als auch die Frequenzumrichter – beizubehalten. Für die Überwachung des Dosiervorgangs entschied man sich für den Einsatz einer Wägezelle Siwarex FTC. Sie ermöglicht schnelle und zuverlässige Integration in das Simatic-Umfeld, überzeugt durch ihre hohe Genauigkeit und durch ihre Flexibilität in den Systemeinstellungsmöglichkeiten.

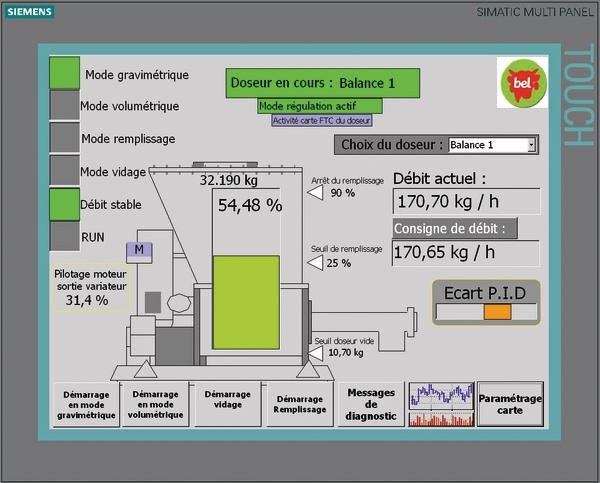

Alle fünf Dosieranlagen werden zukünftig mit einer Simatic S7-315 gesteuert, die über Ethernet an das Bedien- und Beobachtungssystem WinCC angeschlossen ist. Der Einsatz eines Touchpanels TP 270 ermöglicht vor Ort die Verwaltung der Rezepturen und der Dosiereinstellungen sowie die Überwachung jeder einzelnen Wägezelle Siwarex FTC.
Die Inbetriebnahme erfolgte in drei Phasen: Am ersten Wochenende wurde erst eine Dosierwaage produktiv gesetzt, am zweiten Wochenende erfolgte die Inbetriebsetzung von zwei weiteren Dosierwaagen. Die beiden letzten Waagen wurden am dritten Wochenende angeschlossen.
Durch die Modernisierung der Anlage mit Siwarex-Produkten ergeben sich einige Vorteile: So werden die Rezepturen bei Bel selbst zusammengestellt, die Menge jeder einzelnen Zutat wird vom Bedienpersonal direkt eingegeben. Im Gegensatz zur jetzigen Lösung war es für Bel mit dem alten System nicht möglich, die Teilmengen der einzelnen Pulver einzugeben, sondern ausschließlich ein Komplettgewicht. Um den rezeptspezifischen Anforderungen gerecht zu werden, benötigte man somit jedes Mal einen Konstruktionstechniker für die Dosierapplikation. Dank des Anschlusses aller Gewichtserfassungsdaten und mithilfe der Software WinCC kann Bel nun künftig sowohl die Kurven der Sollmengen als auch der tatsächlichen Dosiermengen aufzeichnen. Dies sorgt für eine erhebliche Perfomanceverbesserung, wie zum Beispiel im Falle von Störungen bei der Materialzufuhr, die eine falsche Dosierung der Zutaten zur Folge haben kann. Mithilfe der Dosierungsaufzeichnungen kann die Ursache analysiert bzw. der Grund für die Störung ermittelt werden.
