Manfred Diers
Mit dem Druckmessumformer Pascal CV bietet Labom Planern und Betreibern die Möglichkeit, Anlagen sofort und problemlos an veränderte Anforderungen anzupassen und damit die Anlagenflexibilität für eine bessere Wettbewerbsfähigkeit zu optimieren. Die Modularität öffnet von der Erstinstallation über die Nachrüstung bis hin zur Anpassung von Druckmessstellen alle Variationsmöglichkeiten. Die Basis für die smarte Modultechnik bilden eine Vielzahl unterschiedlicher Prozessanschlüsse und Funktionsmodule. Als Prozessanschlüsse stehen
- Gewindeanschlüsse mit innenliegender Membran
- Gewindeanschlüsse mit frontbündiger Membran
- Flanschanschlüsse
- Rohrflanschanschlüsse
- Flanschanschlüsse mit Rüssel
- Lebensmittelverschraubungen
- Clampanschlüsse
- Neumo-BioControl-Anschlüsse,
- Anschlüsse mit Rohrdruckmittlern,
als Standardvarianten zur Auswahl. Individuelle Anschlusskonstruktionen sind ebenfalls kurzfristig möglich.

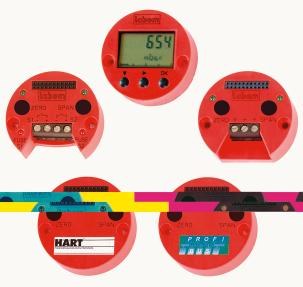

Auch die Ebene für das Schalten, Anzeigen und Kommunizieren ist modular aufgebaut. Für die optimal anpassbare Schnittstelle zwischen Prozess und Bediener bzw. Prozess und übergeordnetem Prozessleitsystem stehen fünf Varianten zur Verfügung:
- Basismodul mit 4…20-mA-Analogausgang in Zweileitertechnik
- Basismodul für Profibus-PA-Anbindung zur Fernabfrage der Messwerte über Bus
- Schaltmodul mit zwei potenzialfreien Kanälen, galvanisch nach allen Seiten getrennt, ohne Hilfsenergie
- Anzeigemodul für das Ablesen vor Ort
- Hart-Modul für die Kommunikation mittels Hart-Protokoll
Bis zu drei dieser Module können in einem einzigen Gehäuse miteinander kombiniert werden. Dabei können die Druckmessumformer mit den Funktionsmodulen auch nachträglich an die aktuellen Erfordernisse angepasst werden, ohne den Pascal CV aus dem Prozess nehmen zu müssen. Durch die Plug & Measure-Funktion ist dies ohne erneute Parametrierung innerhalb weniger Sekunden möglich – die automatische Modulerkennung macht ein Neuprogrammieren überflüssig. Die Elektronikmodule und die Messzelle werden zudem einer kontinuierlichen Selbstüberwachung unterzogen, so dass hohe Prozesssicherheit dauerhaft gewährleistet ist.
Die Messspanne des Druckmessumformers Pascal CV kann zwischen 80 mbar und 100 bar je nach Nennbereich beliebig eingestellt werden. Der Nullpunkt kann ebenfalls im Bereich von –100…+80% vom Nennbereich (max. –1 bar) gewählt werden. Der Transmitter bietet mit einem maximalen Turndown von 5 : 1 universelle Möglichkeiten und ein Höchstmaß an Flexibilität in der Anpassbarkeit des Messbereichs.
