Dr.-Ing. Jürgen Reinemuth

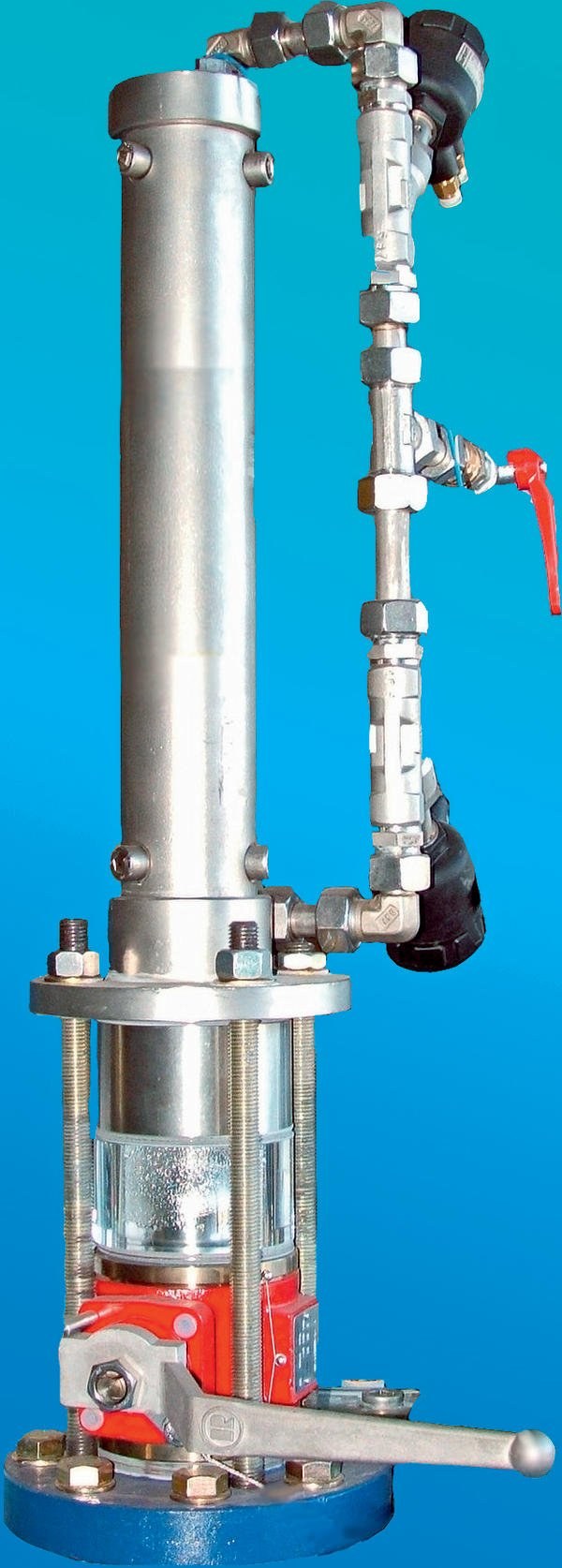

Das Pfaudler-CIP-System für emaillierte Rührbehälter wurde zusammen mit Alfa Laval, einem Spezialisten auf dem Gebiet der CIP-Reinigung, entwickelt. Es besteht aus zwei Hauptkomponenten – einer portablen Reinigungslanze SaniJet20 mit einem Adapter zur einfachen Montage auf den bewährten Fillook-Schnellverschlussdeckel – und einer einfahrbaren Reinigungslanze, deren Sprühkugel zum Reinigen nur durch das Reinigungsmedium in den Behälter ein- bzw. ausgefahren werden kann. Das Reinigungssystem wird mit einem PFA-ausgekleideten Kugelhahn von der korrosiven Atmosphäre im Rührbehälter isoliert. Die Lanzen können an spezielle Anforderungen, an die Behältergröße und den zu erwartenden Verschmutzungsgrad angepasst werden. Weitere Vorteile des CIP-Systems sind:
- Integriertes System mit aufeinander abgestimmten Komponenten
- Einfacher Anbau an emaillierte Rührbehälter mit standardisierten Schnittstellen
- Kostengünstig – das Reinigungssystem kommt nicht mit den Prozessmedien in Berührung und muss daher nicht aus hochbeständigen und teuren Werkstoffen gefertigt werden
- Die tragbare Reinigungslanze kann für mehrere Apparate verwendet werden
- Kompakter Bau
- Außer dem Reinigungsmedium ist für den Betrieb keine Fremdenergie erforderlich
Pfaudler bietet weitere technische Lösungen an, mit deren Hilfe die CIP-Reinigung emaillierter Apparate, insbesondere die Reinigung von Rührbehältern, schnell und gründlich durchgeführt werden kann. Daneben bieten die zum Einsatz kommenden Komponenten noch zusätzliche Nutzenaspekte, die weit über das Verbessern der Reinigung des Apparates hinausgehen.
Der CIPring bietet eine einfache Möglichkeit, auch die kritischen Zonen eines emaillierten Behälters gut zu reinigen – die Stutzenhälse. Aufgrund der Anforderungen der Emaillierung sind Stutzen bei emaillierten Apparaten immer ausgehalst und damit relativ lang. Befinden sich zudem Einbauteile, beispielsweise Tauchrohre oder Stromstörer im Stutzen, bilden Stutzenhals und Einbauteil eine schwer zugängliche Geometrie. Anbackungen und Produkt-rückstände lassen sich aus diesem engen Spalt nur schwer oder überhaupt nicht entfernen.
Der CIPring ist ein ringförmiges, innen emailliertes Bauteil, beschichtet mit hochbeständigen Pharmaglas. Der Ring wird in den Nenndurchmessern ab DN 65 bis zu DN 400 angefertigt. Er besitzt einen tangential angeordneten Stutzen DN 25, durch den eine Spülflüssigkeit tangential eingeleitet werden kann. Die sich einstellende hochkinetische Rotationsströmung sorgt für ein sicheres Abreinigen der Verschmutzung im Stutzenhals und, ausreichenden Durchfluss vorausgesetzt, auch am Einbauteil selbst.
