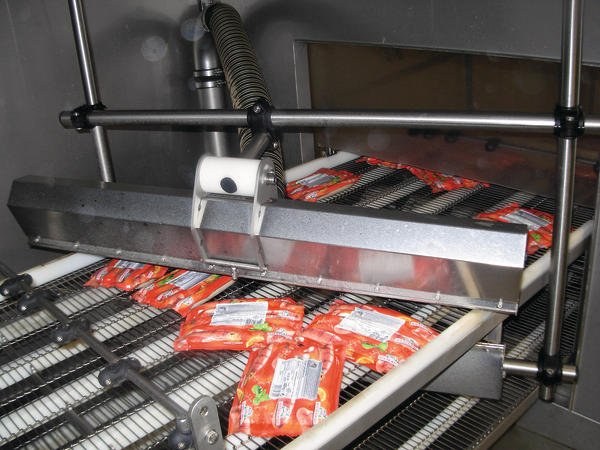

Sonic-Air-Lufdüsensysteme entfernen berührungslos Feuchtigkeit und Partikel während des Produktionsprozesses. Dabei wird Luft mit hoher Geschwindigkeit, aber geringem Druck eingesetzt. Je nach Anwendung treibt ein 5,5 bis 18,4 kW starker Motor das Gebläse an. Durch die exakt geführte Übersetzung vom Motor auf den Gebläsekopf erreicht das Gebläse Leistungen bis zu 20 000 Umdrehungen pro Minute. Abhängig von der Motorleistung und Gebläsekopfgröße liegen die Luftmengen zwischen 80 und 3400 m3 pro Stunde. Diese Luft wird mit einer Geschwindigkeit von bis zu 9300 m/min der Trocknungszone zugeführt. Die vom Gebläse angesaugte Umgebungsluft wird dabei um 16 bis 18 °C erwärmt. Für sehr schwierige Anwendungen, beispielsweise sehr kalte Feuchtigkeit, steht das patentierte VT-Gebläse (variable Temperatur) zur Verfügung. Es ermöglicht es, die bereits um ca. 18 °C erwärmte Trocknungsluft zusätzlich nochmals zu erwärmen, ohne dafür zusätzliche Energie einsetzen zu müssen. Dadurch wird ein ΔT von insgesamt 25 bis 28 °C erzeugt. Speziell geformte Luftdüsen an der Trocknungszone sorgen für eine gleichmäßige Verteilung der Luft. In Ausführungen und Länge werden die Düsen den jeweiligen Gegebenheiten angepasst und lassen sich einfach mit passenden Haltern verstellen. Abhängig von der Leistung, sind die Messerdüsen zwischen 51 und 2500 mm lang. Wie viele und welche Düsen notwendig sind hängt davon ab, welche Bereiche des Produktes getrocknet werden sollen. um Rekontamination zu vermeiden, werden Filter eingesetzt, die einen Wirkungsgrad bis zu 99,9 % und einem Luftdurchsatz von bis zu 5900 m3/h haben. Zur Geräuschreduzierung und zum Spritzschutz werden Tunnelsysteme angeboten. Diese stabilen Schweißkonstruktionen sind mit Schwingtüren ausgeführt und Dämmmatten isoliert. Die Auffangwanne hat eine Neigung zum zentralen Ablauf, die Frontplatten sind verschraubt zwecks einfacher Inspektion. Die Standardlängen betragen 2000, 1500 und 1000 mm. Sonderformate sind auf Anfrage möglich. Das Gehäuse für die Gebläse-Motor-Einheit kann auf dem Gehäuse für die Messerdüsen, oder als untere Moduleinheit unter dem Gehäuse für die Messerdüsen, eingebaut werden. Im Lieferumfang eines solchen Komplett- Systems sind die Düsen im Tunnel mit den Haltern montiert und mit der Verrohrung verbunden. Der Schaltkasten ist am Tunnelgehäuse befestigt.
Online-Info www.dei.de/1110450
