Gehäuse, Schaltschränke und Industrietastaturen aus Edelstahl sowie TFTs finden im Alltag von hygienisch anspruchsvollen Produktionsprozessen ein weites Einsatzgebiet – ob als Bediengehäuse zur Dateneingabe oder als Schaltschrank zur Unterbringung von Steuerungsanlagen. Generell gilt: Im Mittelpunkt steht die Sicherheit der Elektronik unter Berücksichtigung der Hygienevorschriften.
Rittal, Systemanbieter für Gehäuse- und Schaltschranktechnik, bietet für nahezu jeden Anwendungsfall die passende Lösung – entweder aus dem rund 10 000 Artikel umfassenden Standardprogramm oder als kundenspezifische Sonderlösung. Wenige Modifikationen an einem Standardprodukt genügen oft, um dem Anwender ein System maßzuschneidern.
Dabei fertigt Rittal neben den weltweit eingesetzten Gehäusen und Schaltschränken aus Normalstahl ein umfangreiches Programm aus rostfreiem Stahl. Serienmäßig werden die Edelstahlgehäuse aus dem Werkstoff 1.4301 (AISI 304) gefertigt. Auf Wunsch und bei hoher Korrosionsgefahr kommt auch der Werkstoff 1.4404 (AISI 316) zum Einsatz. So kann nahezu jedes Gehäuse, Bedienpult, jeder Tragarm und Großschrank aus Edelstahl gefertigt werden.

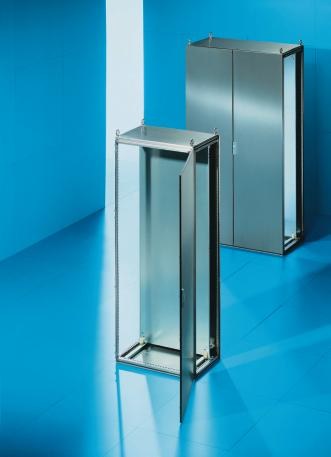

Der Schlüssel zu individuellen und flexiblen Schaltschranklösungen ist das Rittal-Top-Schranksystem TS8 aus Edelstahl. Ein lasergeschweißtes Edelstahlprofil dient als tragende Säule und bietet hohe Stabilität bei relativ geringem Gewicht. Der völlig symmetrische Aufbau eröffnet fast grenzenlose Möglichkeiten für den Innenausbau. An jeder der vier Seiten stehen eine äußere und eine innere Einbauebene zur Verfügung. Für den einfachen, schnellen und wirtschaftlichen Ausbau kann auf ein standardisiertes Schnellmontage-, Ausbau- und Zubehörprogramm zugegriffen werden. Die Anreihung von mehreren TS8-Schränken wird durch die symmetrischen Profile besonders vereinfacht. Selbst unterschiedlich tiefe Schränke lassen sich Rücken an Rücken, zu U-, L- oder T-Formen verbinden. Bei aneinander gereihten Schränken kann über deren obere Abdichtung eine Abdeckung aus rostfreiem Stahl mithilfe von Klippverbindungen angebracht werden. Auf diese Weise wird verhindert, dass sich Schmutz oder Feuchtigkeit an der Abdichtung sammeln. Die Verschluss- und Dichtungssysteme der TS8-Schränke zeichnen sich durch eine hohe Sicherheit und einfache Handhabung aus. Die Stangenverschlusstechnik an den Türen ist dabei besonders leichtgängig. Die Einreibung an allen vier Verschlussstücken erfolgt von oben nach unten. Dadurch kann sich der Verschluss weder beim Transport noch bei Vibrationen öffnen. Alle Verschlusseinrichtungen sind mit speziellen Komfortgriffen – sie arbeiten nach dem Prinzip klappen statt schwenken – kombinierbar. Neben der Schutzart IP 55 nach EN 60529 verfügen die TS8-Schaltschranksysteme über folgende Approbationen: UL, CSA, TÜV, Germanischer Lloyd, Lloyds Register of Shipping, Russian Maritime Register of Shipping, Bereau Veritas und VDE.
