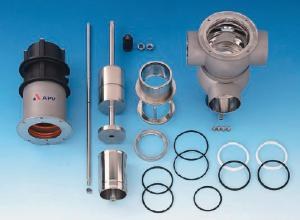

Kompakte Bauweise und geringes Gewicht sind zwei wesentliche Merkmale der Standard-Mixproof-Ventile der Baureihe Delta DA3+. Hervorzuheben ist ferner eine sichere Medientrennung. Erreicht wird diese durch zwei Sitzdichtung (Profildichtungen), die das obere und untere Ventilgehäuse voneinander trennen. Zwischen den Ventilschäften befindet sich ein großer Leckageraum, der einen freien und absolut drucklosen Ablauf von Leckageflüssigkeiten gewährleistet. Die zum Einsatz kommenden Profildichtungen werden radial verpresst, wodurch eine Überbeanspruchung bzw. Beschädigung der Dichtung ausgeschlossen wird.
Balancierte Ventilschäfte garantieren bereits in der Standardversion eine hohe Druckschlagsicherheit. Das heißt: Unabhängig von der Durchströmungsrichtung können keine Druckschläge entstehen. Die Ventile lassen sich weich öffnen und schließen, weil sie im geöffneten wie geschlossenen Zustand balanciert sind.
Während der CIP-Reinigung der Rohrleitungen können die zugeordneten Sitz- und Schaftdichtungen über einen integrierten Anlüftzylinder gespült werden. Durch das Anlüften kommen Dichtungs- und Sitzfläche mit dem Reinigungsmedium in Berührung. Dabei stellen kleine, in ihren Abmessungen definierte Spülnuten einen geringen Verbrauch an Reinigungs- bzw. Spülmittel sicher. Im Leckageraum ist eine Reinigungsdüse untergebracht. Unabhängig vom Schaltzustand des Ventils spritzt sie den Raum effektiv und gleichmäßig mit Spül- oder Reinigungsmittel aus.
Der Ventilschaft kann unter bestimmten Umständen zu Produktverschleppungen führen. Er tritt beim Schaltvorgang in den Produktraum ein und nimmt bei seinem Austritt Produktteilchen mit hinaus. Diese könnten beim Wiedereintritt zu Produktverunreinigungen führen. Vor diesem Hintergrund hat man die Standard-Mixproof-Ventile der Baureihe Delta DA3+ mit einer integrierten Schaftspülung ausgestattet. Während der CIP-Reinigung wird die Sitzanlüftung getaktet, dabei gelangt das Reinigungs- bzw. Spülmedium an die Dichtungen und Ventilschäfte. Auf diese Weise werden anhaftende Produktreste oder Rückstände des Reinigungsmittels zuverlässig von der Schaftoberfläche gespült. Die Betätigung der Sitzanlüftung erfolgt über einen integrierten Anlüftzylinder. Der bei der Anlüftung entstehende metallische Spalt minimiert die Spülverluste bei der Reinigung. Die sich anschließenden Abflussbereiche sind großzügig dimensioniert und gewährleisten ohne Gegendruck einen restlosen Ablauf der Reinigungs- und Spülmedien. Die produktberührten Teile der Standard-Mixproof-Ventile der Baureihe Delta DA3+ sind aus Edelstahl 1.4404/AISI 316L gefertigt, die übrigen bestehen aus 1.4301/AISI 304. Als Dichtungswerkstoffe kommen EPDM/PTFE oder HNBR/PTFE – beide FDA-gelistet – zum Einsatz. Die Innenoberflächen sind elektropoliert und haben eine Rauigkeit Ra Der Ventilschaft kann unter bestimmten Umständen zu Produktverschleppungen führen. Er tritt beim Schaltvorgang in den Produktraum ein und nimmt bei seinem Austritt Produktteilchen mit hinaus. Diese könnten beim Wiedereintritt zu Produktverunreinigungen führen. Vor diesem Hintergrund hat man die Standard-Mixproof-Ventile der Baureihe Delta DA3+ mit einer integrierten Schaftspülung ausgestattet. Während der CIP-Reinigung wird die Sitzanlüftung getaktet, dabei gelangt das Reinigungs- bzw. Spülmedium an die Dichtungen und Ventilschäfte. Auf diese Weise werden anhaftende Produktreste oder Rückstände des Reinigungsmittels zuverlässig von der Schaftoberfläche gespült. Die Betätigung der Sitzanlüftung erfolgt über einen integrierten Anlüftzylinder. Der bei der Anlüftung entstehende metallische Spalt minimiert die Spülverluste bei der Reinigung. Die sich anschließenden Abflussbereiche sind großzügig dimensioniert und gewährleisten ohne Gegendruck einen restlosen Ablauf der Reinigungs- und Spülmedien. Die produktberührten Teile der Standard-Mixproof-Ventile der Baureihe Delta DA3+ sind aus Edelstahl 1.4404/AISI 316L gefertigt, die übrigen bestehen aus 1.4301/AISI 304. Als Dichtungswerkstoffe kommen EPDM/PTFE oder HNBR/PTFE – beide FDA-gelistet – zum Einsatz. Die Innenoberflächen sind elektropoliert und haben eine Rauigkeit Ra 0,8 μm. Außen haben die Ventile eine matte, glasperlengestrahlte Oberfläche. Generell gilt: Die Ventile erfüllen die EHEDG-Reinigungskriterien.
