Zu den klassischen Anforderungen in der Verpackungsindustrie wie hohe Prozesssicherheit, kurze Stillstandszeiten und Wartungsfreundlichkeit kommt heute auch die Manipulationssicherheit hinzu. Intelligente Sensortechnologien und Sicherheitslösungen schließen Safety und Security gleichermaßen ein.

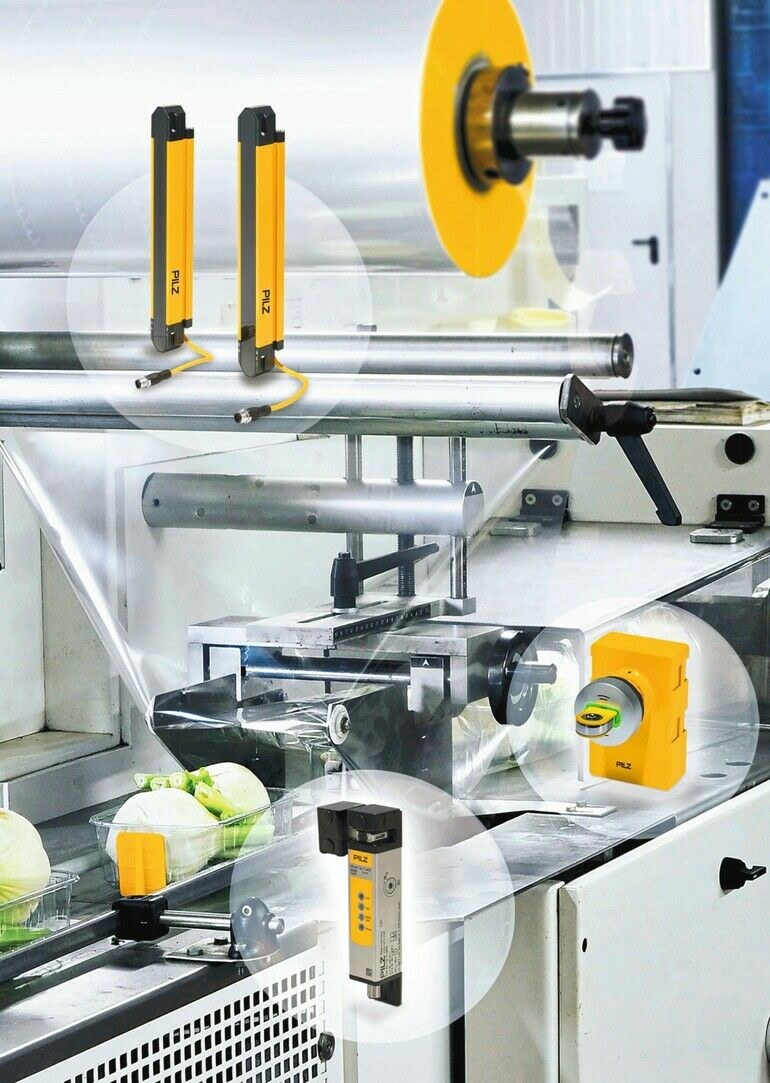

Verzweigte Flaschenabfüllanlagen oder kompakte Verpackungsmaschinen weisen in unterschiedlichem Umfang Zuhaltungen, Hauben, Klappen und Türen auf. Dahinter verbergen sich Risiken unterschiedlichen Grades. Hersteller und Betreiber müssen diese gemäß den Anforderungen der Maschinenverordnung minimieren, bestenfalls komplett ausschließen. Dazu müssen sie auch die international gültige Norm EN ISO 14119 für Verriegelungseinrichtungen beachten. Je nach Grad des Manipulationsanreizes ist eine sichere Sensorik zu wählen, die nach Codierungsstufen und Technologie unterscheidet. Pilz bietet Herstellern und Betreibern von Verpackungsanlagen geeignete Sensortechnologien und Sicherheitslösungen. Die Sicherheitsschalter lassen sich zum Überwachen unterschiedlichster Schutztüren einsetzen. Bei Öffnung einer Schutzeinrichtung werden gefahrbringende Maschinenbewegungen stillgesetzt und das Wiederanlaufen verhindert. Dabei stehen unterschiedlichste Funktionsprinzipien wie mechanische, magnetische oder codierte Sicherheitsschalter zur Verfügung. Die Schutzeinrichtungen nach EN ISO 14119 sind dabei weder umgeh- noch manipulierbar.
Flexible Lichtgitter
Daneben sind es Lichtgitter, die an Verpackungsanlagen als nicht trennende Schutzeinrichtung unabdingbar für die Sicherheit sind. Denn hier muss häufig in den Prozess eingegriffen werden. Mit Funktionen wie Blanking, Kaskadierung und vor allem Muting können Lichtgitter den Schutz aufrechterhalten, auch wenn Material die Lichtgitter passiert. Beim Blanking gibt es je nach Anforderung zwei Varianten: Entweder werden bestimmte Lichtgitterstrahlen ausgeblendet, weil ein Objekt, z. B. ein Förderband, permanent in das Schutzfeld ragt. Dann liegt Fixed Blanking vor. Bewegt sich das ins Schutzfeld ragende Objekt, etwa bei einem Kabel, dann kommt Floating Blanking zum Einsatz.
Übergreif- und Hintertretschutzanwendungen sind ebenso mit Lichtgittern umsetzbar. Die Kaskadierfunktion der Lichtgitter ermöglicht es, mehrere Lichtgitter hintereinander zu schalten. Für Applikationen, die entweder hohe Schutzfelder oder einen Hintertretschutz erfordern, bietet Kaskadierung eine besonders platzsparende Lösung.
Insbesondere das Muting ist essenziell, um den Materialfluss flexibel zu gestalten. Hierbei werden die Lichtgitterstrahlen nur zeitweise im laufenden Betrieb überbrückt (stummgeschaltet), um Material durch das Schutzfeld zu führen. D. h., die Muting-Sensoren erkennen das Material und die Lichtschranke wird vorübergehend, automatisch und unter Sicherheitsbedingungen im Maschinenzyklus unterbrochen.
