Softwarefunktionen gebündelt

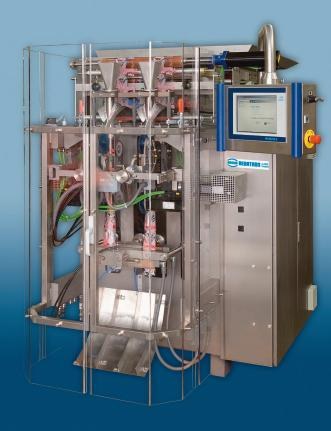

Ein Süßwarenhersteller suchte eine Lösung, um seine Abfüllkapazität zu erweitern. Es konnte aber aus Platzgründen keine zweite SBM-Linie oder eine Twin-Maschine, die aus zwei Aggregaten in einem erweiterten Maschinenrahmen besteht, aufgestellt werden. Auf der Suche nach einer Maschine mit höherer Leistung wandte sich das Unternehmen an Hassia-Redatron. Der Spezialist für Schlauchbeutelmaschinen entwickelte die ContiBag 40/26 duplex, die mit doppelten Füllrohren an nur einem Aggregat ausgestattet ist.

Die ContiBag 40/26 befüllt in der Normalversion 150 Beutel pro Minute, als duplex 300 Beutel. Versuchsweise ist sie auch schon mit 2 x 190 Takten gelaufen. Die besondere Flexibilität der ContiBag-Baureihe ergibt sich aus dem 2-in-1-Konzept. Es ermöglicht, dass die Maschine entweder intermittierend oder kontinuierlich in High-Speed gefahren werden kann. Eine gleich bleibend sichere Siegelung bei allen Folienmaterialien und wechselnden Umwelteinflüssen wurde dadurch erreicht, dass alle Achsen – auch der Siegelbackendruck – servomotorgesteuert sind. Das Maschinengestell mit offener Profilkonstruktion ohne Hohlkammern ist reinigungsfreundlich und mindert das Kontaminationsrisiko. Auch dadurch steigt die Verfügbarkeit der Maschine.

Darüber hinaus setzt Hassia-Redatron das Technologiepaket Schlauchbeutelmaschine von Elau auch in den Maschinen der FlexiBag-Baureihe ein. Diese intermittierenden Maschinen passen sich dem Produkt an und verarbeiten auch komplexe Folienverbunde. Die Maschinenausführung FlexiBag 40/26 ist für Beutellängen bis 400 mm und Beutelbreiten bis 260 mm ausgelegt. Mit der Maschine können mehr als 50 Beutelformen realisiert werden.

Mit dem Technologiepaket Schlauchbeutelmaschinen von Elau konnten die Anforderungen beider Baureihen – sowohl ContiBag also auch FlexiBag – erfüllt werden.

Die modulare Programmstruktur sowie das neue Technologiepaket enthalten viele verfügbare Funktionsmodule. Für jedes Funktionsmodul existiert eine Reihe von Funktionalitäten, die dem Maschinenbauer die Programmierung erleichtern. Für das Funktionsmodul Produktzufuhr existieren beispielsweise die Funktionen

• Band 1-n
• Zweizug
• Waage oder
• Schneckendosierer

für vertikale oder horizontale Schlauchbeutelmaschinen. Es sind bereits so viele Module vorprogrammiert, dass der Maschinenbauer in der Regel weniger als einen Monat benötigt, um ein eigenes Standardprogramm für seine Maschinentypen zu kreieren. Die Inbetriebnahme ist in weniger als einer Woche möglich, und neue kundenspezifische Anforderungen lassen sich oft in weniger als einem Tag erledigen.

Die Diagnose ist direkt am Bediengerät möglich. Das bedeutet, der Anwender bekommt alle Systemdaten und Systemstörungen über das HMI angezeigt. Diese transparenten Serviceinformationen minimieren die Stillstandszeiten der Maschine. Eine Ferndiagnose über Teleservice ist außerdem standardmäßig integriert.

„Mit dem Technologiepaket Schlauchbeutelmaschinen ist die Synchronisation der Achsen und die Kontrolle des Siegelbackendrucks gelöst. Die Dauer der programmtechnischen Inbetriebnahme dürfte nach bisherigen Erfahrungen um 50 % reduzierbar sein“, so Andreas Hollmann zur praktischen Umsetzung.

Das Elau-Technologiepaket erfüllt die Anforderungen aller Schlauchbeutelmaschinen, ob vertikal oder horizontal, kontinuierlich oder intermittierend mit Taktleistungen bis zu 250 Takten, von geringer bis hoher Flexibilität und Komplexität. Gerade für modulare Maschinen ist ein zentrales Steuerungskonzept die bessere Lösung, denn die Modularität wird lediglich in der Software abgebildet. Damit entfallen zusätzliche Schnittstellen, die eine Lösung nur unnötig kompliziert machen und die Systemleistung begrenzen würden. Nur eine einheitliche Programmstruktur, die sich bewährt hat und nicht ständig verändert werden muss, bildet ein starkes Fundament für das Anwenderprogramm.

Halle 7a, Stand E17

dei 401

Hassia-Redatron GmbH

interpack 2005

VDMA Fachverband Nahrungsmittel- und Verpackungsmaschinen

Auf der interpack wird Elau neben dem Technologiepaket für Schlauchbeutelmaschinen, das bereits auf der FachPack 2004 vorgestellt wurde, die Technologiepakete Kartonierer, Sammelpacker, Pick & Place, Verschließer und Etikettierer präsentieren. Vorgestellt werden außerdem umfangreiche Softwaremodule, mit denen sich verschiedene Roboterkinematiken wie Knickarm-, Gantry-, Delta-, Scara- oder Portalroboter einfach als Equipmentmodul realisieren lassen.

Das Equipmentmodul Roboter ist die Antwort auf die Forderung des Markts, mehr und mehr Roboter in Verpackungsprozesse zu integrieren. Die Einbindung von Robotern wird nun entscheidend vereinfacht, denn das Equipmentmodul kann nach dem Baukastenprinzip einfach in die Maschinensoftware integriert werden. Ist ein Anwenderprogramm beispielsweise für einen Palettierroboter geschrieben, kann die Kinematik einfach durch den Austausch des Bausteins für die Kinematiktransformation geändert werden, sollte für einen Kunden statt eines Portal- in einer anderen Anwendung ein Deltaroboter gewünscht sein. Der Rest der Maschinensoftware bleibt unverändert erhalten. Im Roboterbaustein ist eine intelligente Beschleunigungsüberwachung integriert, die online die Beschleunigung am TCP (Tool Center Point) bzw. die auf das Produkt wirkende Fliehkraft im Greifer des Roboters überwacht, und zwar richtungsabhängig. Die Steuerung errechnet automatisch die mögliche Höchstgeschwindigkeit und reduziert dabei die Geschwindigkeit jeder Achse so, dass eine vorgegebene Beschleunigung des TCP nicht überschritten wird. Dies garantiert, dass der Produktgreifer, der nur eine begrenzte Haltekraft hat, das Produkt nicht verliert und die Mechanik geschont wird.
