Hygienisches Verschrauben und Versiegeln von Verschlüssen in einem Arbeitsschritt, besserer Schutz vor Rekontamination der Produkte und hohe Prozesssicherheit – all diese Vorteile bietet der Induktions-Siegelverschrauber Indutwist von Imagine Engineering. Angetrieben werden die Schraubkappenapplikatoren von gehäuselosen Servomotoren der Cyber Kit Line.
Kompakte Größe, integrationsfreundliches Design, große Hohlwelle, hohe Dynamik, passendes Drehmoment – für die Realisierung des Induktions-Siegelverschraubers Indutwist waren die gehäuselosen Servomotoren Cyber Kit Line sehr gut geeignet. Das gilt insbesondere, weil Imagine Engineering auch die anderen Komponenten des Antriebssystems – den auf die Servomotoren abgestimmten Servoregler Cyber Simco Drive 2 und das leistungsoptimierende Netzteil Cyber Power Supply – aus einer Hand bezieht und so funktionale Schnittstellenrisiken ausschließen konnte.
Ziel des vom Bundesministerium für Wirtschaft und Klimaschutz (BMWK) im Rahmen des Zentralen Innovationsprogramm Mittelstand (ZIM) geförderten Projektvorhabens war es, zwei Prozessschritte beim hermetischen, hygienegerechten Verschrauben und Siegeln beispielsweise von Sterilprodukten in nur einem Arbeitsgang zusammenzuführen.
Vereint zwei Prozesswerkzeuge
„Indutwist vereint zwei Prozesswerkzeuge, eines für das Aufdrehen von Schraubverschlüssen auf die Verpackung und eines für das Induktionsversiegeln, in einem einzigen Arbeitsgang“, sagt Klaus Baltes, Geschäftsführer der auf hygienischen Maschinenbau spezialisierten Imagine Engineering GmbH in Bergheim. Und Katja Brodhun, ebenfalls Geschäftsführerin des Unternehmens, ergänzt: „Indem Indutwist die beiden Werkzeuge und Arbeitsschritte miteinander verbindet, kann das Erzeugen von Schmelze und Presskraft sicher ermittelt werden. Eine Prozesslösung, die bislang in dieser Form am Markt nicht verfügbar war.“

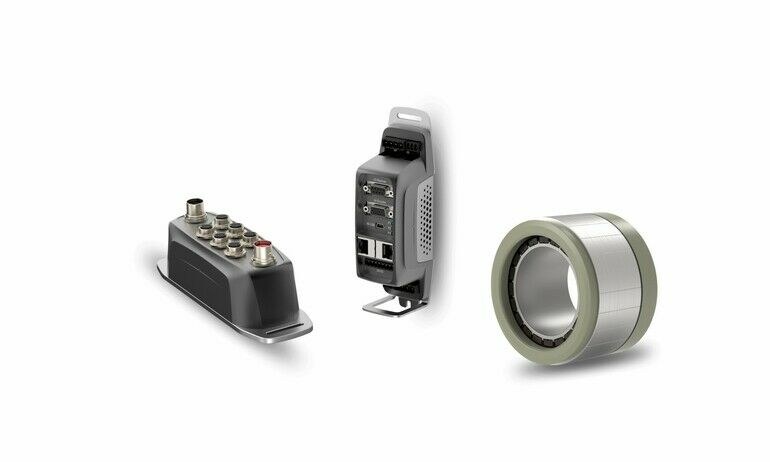

Mit einem kompakten gehäuselosen Servomotor aus der Cyber Kit Line mit 85 mm Außendurchmesser, einem Cyber-Simco-Drive-2-Servoregler mit Multi-Ethernet-Schnittstelle sowie einem Hutschienen-Netzteil der Cyber-Power-Supply-Reihe hatten die Verantwortlichen von Imagine Engineering und Wittenstein Cyber Motor die passende, mechatronische Antriebslösung für den innovativen Induktions-Siegelverschrauber gefunden.
Antriebssystem aus einer Hand
Die Produktfamilie der gehäuselosen Servomotoren Cyber Kit Line Small bietet zahlreiche innovative Gestaltungsmöglichkeiten für Antriebslösungen in OEM-Maschinen. Zu den wichtigsten Vorteilen zählt die hohe Design-Flexibilität, die sich aus dem Verzicht von Gehäuse und Lagerung ergibt. Kompakte Abmessungen, die Reduzierung von Masse sowie höchste Leistungsdichte durch ein drehmoment-optimiertes Motordesign mit sehr guten Leistungsdaten ermöglichen platzsparende und zugleich hochdynamische Antriebslösungen, beispielsweise in Verbindung mit der neuen Cyber-Simco-Drive-2-Reglerfamilie. Diese Servoantriebsregler sind nicht nur platzsparend, sondern bieten durch ihre Multi-Ethernet-Schnittstelle auch beste Konnektivität in einer Vielzahl von Feldbusumgebungen – beispielsweise Profinet bei Indutwist. Zudem sind sie offen für unterschiedliche Encoder- und Motor-Feedbacklösungen. Eine sehr gute Ergänzung für dieses mechatronische Antriebssystem stellen die leistungseffizienten Hutschienen-Netzteile der Reihe Cyber Power Supply dar, deren verschiedene Ausführungen über Wirkungsgrade von mehr als 95 % verfügen und damit die Wärmeentwicklung in Gesamtsystemen wie dem Induktions-Siegelverschrauber Indutwist reduzieren. Darüber hinaus verfügen sie durch einen hohen Überlastfaktor über Leistungspotenziale, die sie der Antriebslösung als zusätzliche Energie- und Leistungsreserven zur Erreichung hoher Beschleunigungen und kurzer Taktzyklen bereitstellen können.
