Das Multi-Carrier-System Lexium MC12 von Schneider Electric eignet sich ideal für Verpackungsmaschinen in der Lebensmittel- und Pharmaindustrie. Es ist dabei so einfach aufgebaut wie eine Carrera-Rennbahn, nur ohne Looping und Steilkurve. Das Engineering erfolgt in der bewährten Software Ecostruxure Maschine Expert. Mit Ecostruxure Maschine Expert Twin lässt sich ein digitaler Zwilling erzeugen, mit dem die Maschine unter anderem auf ihre Funktionstüchtigkeit geprüft werden kann.
Die Verpackungsindustrie sieht sich immer häufiger mit neuen Anforderungen konfrontiert. Geringe Stückzahlen bis hin zu Losgröße eins, individuellere Produkte und nachhaltige Verpackungen erfordern intelligente Lieferketten und Produktion on demand. Dies lässt sich heute nur mit einem flexiblen Maschinendesign ereichen. Großen Anteil daran hat das Transportsystem, mit dem die einzelnen Komponenten durch die Maschine dirigiert werden. „Um Maschinenbauern mehr Flexibilität bei ihren Maschinendesigns zu geben, haben wir das Multi-Carrier-System Lexium MC12 entwickelt“, sagt Michael Vögele, Senior Productmanager PacDrive & Robotics bei Schneider Electric.
Modulares System

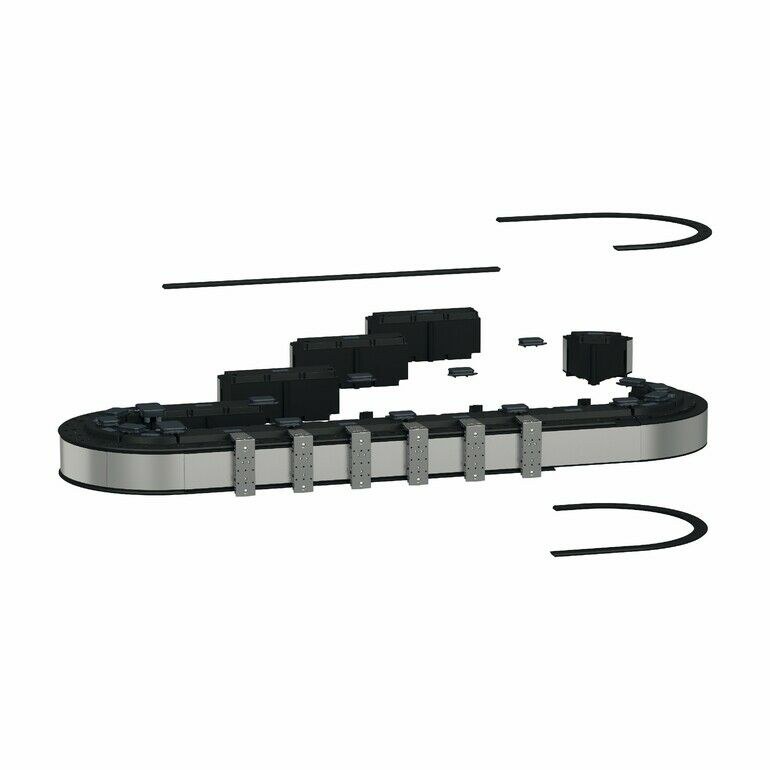

Ebenso einfach wie das Design des Carrier-Systems im Engineeringtool, ist der reale Aufbau des Systems. Er ist mit einer Carrera-Rennbahn vergleichbar und besteht lediglich aus wenigen Einzelkomponenten. Wie bei der Spielzeugrennbahn sind die Schienen – im Fall des Lexium MC12 die Antriebssegmente für die Carrier – frei kombinierbar. Auch wenn es keine Schikanen, Loopings oder anderen Schnickschnack gibt, lassen sich mit den derzeit verfügbaren Geraden und 45°-Kurven beliebige Ovale bilden. Die Ausrichtung der einzelnen Segmente erfolgt wie bei der Autorennbahn über die Verbindungselemente, ebenso die elektrische Installation. Kabel gibt es somit nicht, was die Installation erheblich erleichtert. Die Carrier selbst werden auf das zusammengebaute Antriebssystem aufgesteckt und halten via Magnetkraft – ein unschätzbarer Vorteil gegenüber den rasenden Autos, die in den Kurven gerne mal den Abflug machen. Trotzdem ist der Austausch jederzeit problemlos möglich. Nach einem Austausch von Antriebssegmenten oder Carriern konfiguriert sich das System automatisch.
Die Antriebsschienen selbst sind verschleißfrei. „Auf jeden Carrier können wir dem Werkstück oder der Verpackungsschachtel angepasste Träger montieren. Die Traglast pro Carrier beträgt rund 2,2 kg. Durch die Nutzung von zwei Carriern zum Greifen einer Last lässt sich diese nahezu verdoppeln“, erläutert Vögele.
Einfache Inbetriebnahme
Lexium MC12 multi carrier ist in das Pacdrive-3-System für High-Performance-Applikationen von Schneider integriert. Über den Sercos-III-Feldbus wird das Transportsystem von den leistungsfähigen Pacdrive-LMC-Motion-Controllern gesteuert. Durch Ecostruxure Machine Expert wird die Programmierung, Konfiguration und Inbetriebnahme des gesamten Systems ermöglicht. Mithilfe der Modicon-TM5CSLC-Sicherheitssteuerung in Verbindung mit TM5-Sercos-Schnittstellenmodul und Sicherheits-E/A-Erweiterungsmodul kann die Sicherheitsfunktion SFO verwendet werden. Dadurch wird eine durchgängige und skalierbare Lösung von einfachen bis zu anspruchsvollen Anwendungen möglich.
