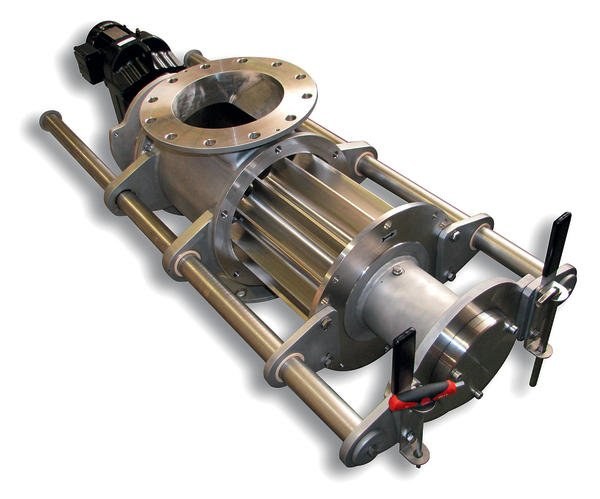

Die Zellenradschleuse ZS Easy Clean Twice von Jaudt ist so konstruiert, dass der Innenbereich von zwei Seiten zugänglich ist. Zusätzlich kann das Zellenrad vom Lagerschild einfach durch Lösen der Spannschraube abgezogen und extern gereinigt werden. Durch die stabile und einfach handhabbare Stangenführung und den exakten Spannsitz des Zellenrads über eine Spannhülse (dadurch sind die Wälzlager vom Reinigungsbereich getrennt) im Lagerschild ist es möglich diesen Vorgang beliebig oft zu wiederholen. Durch zwei Reinigungsflansche die nach dem Herausziehen der Lagerschilde an das Gehäuse angeschraubt werden, ist eine Nassreinigung im eingebauten Zustand möglich.
Die gewählte Schweißkonstruktion des Gehäuses und des Lagerschildes der Zellenradschleuse ECT kann sehr flexibel auf die unterschiedlichen Edelstahlanforderungen aus den Branchen Lebensmittel, Chemie und Pharmazie wie z.B. Edelstahl 1.4301, 1.4404, 1.4571 oder Hastelloy angepasst werden. Weiterhin ermöglicht die Schweißkonstruktion nicht nur eine hohe Oberflächengüte an den maschinell bearbeiteten Flächen, sondern auch an den Außenflächen, die eine Guss- konstruktion nicht erfüllen kann. Durch Glasperlenstrahlen und anschließendes Elektropolieren lässt sich eine Rautiefe bis maximal 1,6 µm, und durch Polieren und anschließendes Elektropolieren bis 0,5 µm erreichen.
Die Konstruktion von Gehäuse und Lagerschilde ist so ausgeführt, dass eine gute Zugänglichkeit der Oberflächen beim Bearbeiten durch Bohrwerk, Drehmaschine und Fräsmaschine und beim Schleifen möglich ist. Das offene Zellenrad ist mit 8/10 Taschen ausgeführt, der Taschengrund ist standardmäßig ausgerundet und die Stege hinterschliffen soweit dies die Flammendurchschlagsicherheit in der Ex-Ausführung (Schutzsystem nach Atex 94/4/EG) zulässt. Die Wellenabdichtung erfolgt über Wellendichtringe aus dem Werkstoff Gylon weiß (FDA-konform).
Für die Anwender ist vor allem die einfache Handhabung und gute Reinigbarkeit dank der zweifachen Ausziehbarkeit mit separatem Ausziehen des Zellenrades von Vorteil. Die zusätzlichen Ausführungen mit Atex-Zulassung für Kst-Wert #300 und EHEDG-Zertifikat Type EL Class II ermöglichen einen breiten Einsatzbereich.
Die Zellenradschleuse ZS ECT EHEDG wird hauptsächlich in der Chemie-, Lebensmittel- und Pharmaindustrie zum Austragen oder Dosieren von pulver- bis staubförmigen, trockenen Schüttgütern (Körnung 0,02 bis 0,6 mm) aus Silo, Behältern und Dosiergeräten eingesetzt. Durch die einfache Reinigbarkeit über Stangensystem und doppelter Ausfahrbarkeit kann die Trockenreinigung bzw. Nassreinigung nach jeder Charge durchgeführt werden.
Die Werkstoffvariabilität ermöglicht zusätzlich das Dosieren von Schüttgütern die chemisch aggressiv sind und eine bestimmte Werkstoffvorgabe benötigen. Der Förderleistungsbereich der vorhandenen Nennweiten DN 150 bis DN 300 bewegt von 1,56 bis 30 m³/h bei einer Drehzahl von 20 min-1. Die Drehzahl kann variabel im Frequenzbereich 1:20 geregelt werden. Weiterhin kann die Zellenradschleuse ECT in explosionsgefährdeten Bereichen als Gerät (Ex-Zone 20,21,22 Staub oder 1,2 Gas) bzw. als Schutzsystem nach Atex 94/4/EG eingesetzt werden.
