Sie gilt als Klassiker des deutschen Produktdesigns: die Perlenflasche der Genossenschaft Deutscher Brunnen (GDB). Als sie Ende der 1960er auf den Markt kam, war ihr Design revolutionär. Die erhabenen Perlen im oberen Drittel waren nicht nur als Hingucker gedacht – sie verleihen der taillierten Flasche Griffigkeit. Die Flasche war zudem eine der ersten Mineralwasserflaschen, die statt mit einem Bügelverschluss mit Außenschraubgewinde versehen waren.

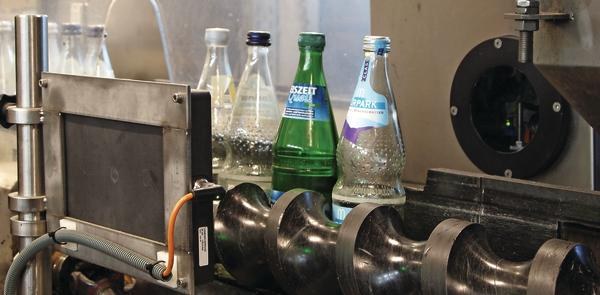

Das Pfandsystem der GDB hat sich bewährt. Allein von den grünen und weißen Glasflaschen sind heute rund 450 Millionen im Umlauf. Allerdings bringt nicht jeder Kunde die Kästen sortenrein zum Getränkemarkt zurück. Bevor die Hersteller die Flaschen reinigen und wieder befüllen, müssen sie zunächst sortenfremde Flaschen identifizieren und ausschleusen. So auch beim Getränkehersteller Ensinger Mineral-Heilquellen GmbH in Vaihingen/Enz-Ensingen bei Stuttgart. In der Abfüllanlage identifiziert eine Kamera, ob jede Flasche auf dem Band dem richtigen Flaschentyp entspricht, bevor die Flaschendeckel abgeschraubt werden. Drei Flaschentypen laufen über die Anlage: die Standardflasche mit 0,7 Liter, die Halbliter-Flasche und die grüne GDB-Wasserflasche. Die Kamera muss 25 000 Flaschen in der Stunde erkennen. Tritt ein Fehler auf, verzögert dies die Produktion erheblich.
Die bei Ensinger bis 2010 verwendete Kamera hatte erhebliche Schwächen, denn die Messlinien, an denen sie die Flaschen identifizierte, waren starr. Die Kamera fokussierte einen definierten Bereich und vermaß den Abstand von zwei Hell-Dunkel-Übergängen, die charakteristisch für die Flasche sind. Wenn die Flasche etwas versetzt in den Sichtbereich kam, hat die Kamera sie als falsche Flasche identifiziert, obwohl sie die richtigen Abmessungen hat. „Wir hatten jede Woche unsere Elektriker im Serviceeinsatz, wenn bei einem Gebindewechsel die Maschine umgestellt wurde“, beschreibt Siegfried Winkler, E-Technik-Leiter bei Ensinger, die Situation mit der bisherigen Lösung. „Zudem hatten wir auch schon Fehler, wenn die Beleuchtung nachließ.“ Kurzum: Zu viele Schwächen, als dass man so dauerhaft die Flaschen identifizieren konnte.
Ensinger sah sich nach einer neuen Lösung um und stieß bei einer Informationsveranstaltung des Automatisierungsgroßhändlers Löffelhardt auf eine Kamera aus dem Turck-Programm. Hier konnten die verantwortlichen Ensinger-Mitarbeiter Flaschen mitbringen und direkt ausprobieren, welche Kameralösung für die Flaschenidentifikation geeignet ist. Der Test überzeugte die Verantwortlichen bei Ensinger auf Anhieb.
Uwe Binder, Kamera-Experte bei Löffelhardt, stellte ein passendes Kamerasystem für Ensinger zusammen. Dabei traf sein Know-how auf das umfangreiche Turck-Portfolio für optische Identifikation, das von Optikpartner Banner Engineering entwickelt wird. Da die geforderte Identifikation relativ einfach ist, wäre ein High-end-System viel zu teuer. Aus dem Turck-Programm konnte Binder eine einfache Lösung zusammenstellen, die exakt auf die Anforderungen zugeschnitten war. „Für uns ist es ein großer Vorteil, dass wir im Turck-Portfolio Komponenten für komplette Vision-Systeme finden. Von der Kamera über Objektive, Auswertegeräte und Beleuchtung bis zur passenden Anschlusstechnik stammt alles aus einer Hand. So haben wir immer einen Support, der alle Komponenten des Vision-Systems kennt und weiterhelfen kann“, beschreibt Uwe Binder seine Entscheidung.
