Etwa 28 Mio. Liter alkoholfreie und rund 11 Mio. Liter alkoholische Getränke haben die Deutschen im Jahr 2017 konsumiert. Für die Produktion dieser hohen Mengen ist in der Getränkeindustrie ein reibungsloser Ablauf die Grundvoraussetzung, besonders auch bei der Palettierung der abgefüllten Getränke. Dafür sorgen die spielfreien und korrosionsgeschützten Wellenkupplungen und Sicherheitsbremsen von Mayr Antriebstechnik. Sie ermöglichen präzise und wiederholgenaue Arbeitsabläufe.

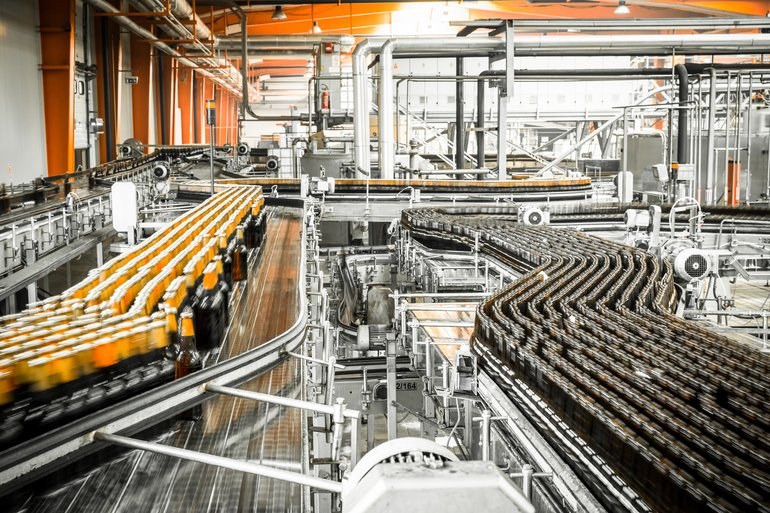

Zehntausende Flaschen und Dosen verlassen jede Stunde die hoch automatisierten Produktionsanlagen in der Getränkeindustrie. Ein hoher Ausstoß ist jedoch nutzlos, wenn die Logistik am Ende der Prozesskette nicht mit der Ausbringungsmenge Schritt halten kann. Aus diesem Grund sind auch in diesem Bereich schnelle und reibungslose Arbeitsabläufe notwendig. Am Beispiel eines Viersäulenpalettierers wird deutlich, wie wichtig die Rolle von spielfreien Kupplungen, Linear- und Sicherheitsbremsen ist.
Von der Abfüllung bis zum Versand
Zuerst greift ein Roboterarm die fertig abgefüllten Flaschen oder Dosen vom Förderband und sortiert sie in Verpackungseinheiten. Letztere werden dann weiter zu dem Viersäulenpalettierer transportiert. Er besteht aus einem großen Rahmengestell mit vier Ecksäulen, zwischen denen sich ein Greifer bewegt. Er stapelt die Gebinde in der gewünschten Reihenfolge stabil auf eine Palette. Im nächsten Schritt hebt eine nach oben und unten verfahrbare Plattform jede Palette auf eine zweite Ebene. Dort angekommen, transportiert ein Förderband sie zum Folienwickler. An dieser Station wird die Charge versandfertig gemacht und schließlich dem weiteren Transport zugeführt.
Spielfreie Drehmomentübertragung
Für den Antrieb des Greifers und der Plattform sorgen Elektromotoren. Sie müssen spielfrei in den Antriebsstrang integriert sein, damit die Prozesse wiederholgenau ablaufen. Für die nötige Drehmomentübertragung bietet Mayr Antriebstechnik die spielfreie Elastomerkupplung Roba-ES an. Seit kurzem ist sie in einer Zweigelenkausführung mit langer Zwischenhülse erhältlich. Mit ihr lassen sich Kräfte über eine Distanz von zwei Metern und mehr übertragen. Das ist bei Palettierern der Größenordnung, wie sie vor allem bei großen Abfüllern zum Einsatz kommen, keine Seltenheit. Die Kupplung gleicht einen Wellenversatz aus und verfügt dank ihres Elastomerzahnkranzes über gute Dämpfungseigenschaften. Trotzdem ist sie absolut spielfrei und eignet sich sehr gut für dynamische Antriebe.
Sicher halten, exakt positionieren
Nicht nur Kräfte müssen im Logistikbereich präzise und wiederholgenau übertragen werden. Auch bewegte Elemente müssen so präzise und zuverlässig wie möglich positioniert sein. Im beschriebenen Anwendungsfall ist das bei der Hebeplattform für die Paletten besonders wichtig. Sie muss immer an exakt derselben Position zum Stehen kommen und dort in jedem Beladungszustand sicher gehalten werden. Ansonsten besteht die Gefahr, dass sich eine Stufe zwischen Palette und Förderband bildet. Im schlimmsten Fall könnte eine beladene Palette in so einem Fall umkippen und den gesamten Ablauf zum Stillstand bringen. Zudem würde ein Sturz sowohl Anlagenteile als auch Mitarbeiter in Gefahr bringen. Hier sind Sicherheitsbremsen gefragt.
