Modulares Sicherheitsschaltgerät für Beschriftungslaser

Das Sicherheitsschaltgerät myPNOZ von Pilz war gerade auf dem Markt, als Haco mit der zeitkritischen Aufgabenstellung an den Experten für die sichere Automation herantrat. Das modular aufgebaute Sicherheitsschaltgerät stieß auf Interesse, bot es doch mit seinem einfachen Konfigurations-, Bestell- und Inbetriebnahmemodus eine schnelle, auf den individuellen Bedarf zugeschnittene und nahezu aus dem Stand einsatzfähige Sicherheitslösung.

Wunschgerät per Knopfdruck

Das kundenspezifisch vorgefertigte Sicherheitsschaltgerät besteht hardwareseitig aus einem Kopfmodul mit bis zu acht frei kombinierbaren Erweiterungsmodulen. Es überwacht Sicherheitsfunktionen wie Not-Halt, Schutztür, Lichtgitter, Zweihand IIIA/C sowie Zustimmtaster. Der Anwender kann das Sicherheitsschaltgerät am Rechner selbst zusammenstellen und „sein“ Wunschgerät am Ende quasi per Knopfdruck bestellen. Geliefert wird ein vormontiertes, voreingestelltes und getestetes Losgröße-1-Sicherheitsschaltgerät, das sich unkompliziert installieren und in Betrieb nehmen lässt. Alles in allem ein Prozess, der vergleichsweise wenig Zeit und Ressourcen in Anspruch nimmt.

„Das Sicherheitsschaltgerät myPNOZ war genau das, was wir zu diesem Zeitpunkt suchten: eine passende Lösung, die praktisch ohne Ausfallszeiten integriert werden konnte“, erinnert sich Piotr Grzelinski. Über das einfach zu bedienende Onlinetool myPNOZ Creator stattete er „sein“ myPNOZ am eigenen Rechner aus einer Vielzahl an Variationsmöglichkeiten exakt mit jenen Funktionalitäten aus, die für das Update der Abfülllinie erforderlich waren. „Das gelingt ohne Softwarekenntnisse für die Programmierung oder Erstellung, da über die Steckreihenfolge die Logik der Verknüpfung der Sicherheitsfunktionen bereits definiert wird“, ergänzt Piotr Grzelinski.

Über den myPNOZ Creator verschalten Anwender Sicherheitsfunktionen wie beispielsweise Not-Halt oder Schutztür mit logischen UND-/ODER-Verknüpfungen. Logikfehler in der Abfolge der Sicherheitsfunktionen legt das intelligente Onlinetool automatisch offen. Aus den Vorgaben berechnet der myPNOZ Creator, welche Module gebraucht und in welcher Reihenfolge diese gesteckt werden müssen.

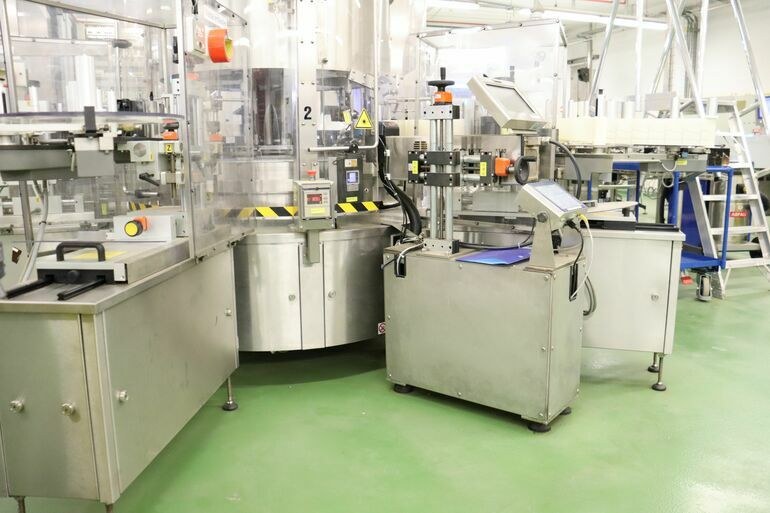

Am Rundtisch der Haco-Abfüllanlage muss der Bediener nicht nur vor den Gefahren des Lasers, sondern auch vor gefährlichem Nachlauf der Antriebe geschützt werden. Die Eingänge des zweikanaligen Not-Halts und die OSSD-Signale der Schutztürsysteme PSENmlock sind per UND-Funktion direkt auf dem Sicherheitsrelais miteinander verknüpft. Damit wurde eine Sicherheitszone geschaffen, die sich sowohl auf die Aktorik (hier u. a. der angetriebene Drehtisch) als auch auf den Laser auswirkt. Diese erforderliche Funktionalität wurde über den myPNOZ Creator eingegeben und bestellt: Insgesamt waren fünf Module notwendig, um den Arbeitsplatz am Rundtisch abzusichern – das Kopfmodul, das für den Sicherheitskreis der eingesetzten Not-Halt-Taster verantwortlich ist, dazu ein weiteres Eingangsmodul für die Schutztürsysteme sowie drei Ausgangsmodule für die Aktorik.

Wächst mit den Anforderungen

Sollten sich die Anforderungen an der Abfülllinie zukünftig ändern, lässt sich das Sicherheitsschaltgerät myPNOZ anpassen: Insgesamt bietet es bis zu zwölf unterschiedliche Erweiterungsmodule an: vier Ausgangs- und vier Eingangsmodule sowie vier Ein/Ausgangsmodule. Jedes Eingangsmodul kann zwei Sicherheitsfunktionen überwachen. Ohne die sonst übliche Verdrahtung einzelner Schaltgeräte können mehrere Sicherheitssensoren überwacht werden. Das reduziert die Kosten für Hardware und minimiert den Verdrahtungsaufwand. Mit dem Sicherheitsschaltgerät lassen sich zudem mehrere Sicherheitszonen bilden: Separat agierende Anlagenteile können unabhängig voneinander überwacht und abgeschaltet werden. Dies trägt maßgeblich dazu bei, die Verfügbarkeit der Anlage zu erhöhen.

Nach den Worten von Piotr Grzelinski bietet der „Pay-what-you-need-Ansatz“ ein optimales Kosten-Nutzen-Verhältnis. „Für uns hat myPNOZ neue Möglichkeiten eröffnet, maßgeschneiderte Lösungen zu realisieren“, resümiert der Elektrokonstrukteur.

Pilz GmbH & Co. KG, Ostfildern

Autor: Raphael Verdotti

Sales Engineer,

Pilz Schweiz
