Von Anfang an habe festgestanden, dass die 10-bar-Luftversorgung der Mineralwasser-Abfüllanlage mit drehzahlgeregelten Kompressoren ausgestattet werden würde, sagt der Technische Leiter Bernhard Griesau: „Das ist einfach Stand der Technik.“ Im 10-bar-Bereich hatte er mit der Drehzahlregelung bereits gute Erfahrungen gemacht. Darum sollte auch die 40-bar-Luft drehzahlgeregelt erzeugt werden.

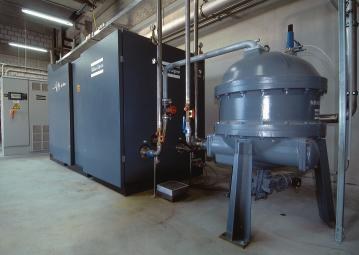

Als die Abfüllanlage projektiert wurde, waren drehzahlgeregelte, ölfrei verdichtende Booster-Kompressoren in der gesuchten Größenordnung noch eine Rarität, erinnert sich der Technische Leiter. Schließlich sollte die Druckluft aus Sicherheitsgründen gleich ölfrei erzeugt und nicht erst gefiltert werden. So entschied man sich für einen dreistufig verdichtenden Booster-Kolbenkompressor der Bauart D 32 VSD (Variable Speed Drive) von Atlas Copco. Der Booster hat eine Kapazität von 267 bis 733 l/s und versorgt die Blasformanlage über einen 5000-l-Pufferbehälter mit Hochdruckluft, indem er die 10 bar aus dem Arbeits- und Steuerluftnetz auf 40 bar hochverdichtet. Das 10-bar-Netz speisen zwei trockenlaufende Schraubenkompressoren über einen 10 000-l-Pufferkessel: ein drehzahlgeregelter ZR 315 VSD (Kapazität 212 bis 760 l/s) und ein ZR 75 (174 l/s), der im verzögerten Aussetz-Betrieb arbeitet. „Diese kleine Schraube übernimmt die Grundversorgung, wenn wir nicht produzieren, und seltene Spitzenlasten“, sagt Griesau. Im Abfüllbetrieb bewältigt der ZR 315 VSD die Druckluftversorgung meist ganz allein. Die PET-Blasformanlage (Kapazität bis zu 26 500 Flaschen/Stunde) läuft kontinuierlich parallel zur Abfüllung. Dabei gibt es lediglich einen Puffer von ein paar tausend Flaschen. Bei den 1- bzw. 0,5-l-Flaschen arbeitet der Booster mit nur 50 bzw. 30 % seiner Kapazität. Das Gros der Gebinde machen 1,5-l-Flaschen aus (90 %), gefolgt von den Größen 0,5 (7 %) und 1 l (3 %). 85 % der Produktion sind Lohnabfüllungen für überregionale Discounter unter deren Namen in Einwegflaschen. Die übrigen 15 % entfallen auf Zweiwegflaschen für die lokale Marke Wildberger Schwarzwaldquelle. Im Dreieinhalb- bzw. Vierschichtbetrieb werden mit je fünf Mann bis zu 2,4 Millionen Abfüllungen pro Woche erzielt. Die Drehzahlregelung hat sich dabei laut Griesau bewährt. Gleiches gelte für den Wartungsvertrag, der die Verfügbarkeit sichert.
