Dr. Rainer Lange
Pneumatische Regelventile benötigen einen Stellungsregler, der die in der Regelungstechnik üblichen Einheitssignale in einen korrelierenden Stelldruck wandelt. Digitale Stellungsregler bieten vielfältige Parametrierungsmöglichkeiten, denen bisher allerdings relativ aufwändige Systeme zur digitalen Anbindung an Prozessleitsysteme, wie Hart, Profibus, Foundation Fieldbus u.a., gegenüber standen. Eine einfache und extrem sichere Anbindung schafft die Vernetzungslösung über das AS-Interface. Speziell der Anlagenbau für die Getränke- und Nahrungsmittelindustrie hat schon sehr rasch die signifikanten Vorteile dieser Vernetzungstechnik erkannt und genutzt. Letztere bestehen in einem deutlich reduziertem Verkabelungsaufwand und damit wesentlich weniger Fehlerquellen und vereinfachter Installation und Inbetriebnahme. Besonders zum Tragen kommen diese Vorteile bei modular aufgebauten Anlagen, die vormontiert in weit entfernte Länder geliefert und dort in Betrieb genommen werden müssen. Diese sehr einfach zu handhabende Lösung erlaubt zudem den Einsatz von Ferndiagnose-Tools zur Abfrage des Gerätestatus und etwaiger Fehlermeldungen. Es ist auch eine Diagnose über das Internet möglich. Und selbstverständlich können AS-i-Strukturen durch entsprechende Gateways problemlos in andere Busstrukturen eingebettet werden.
Schubert & Salzer Control Systems hat AS-i als das zurzeit einfachste Bussystem für die Aktor-/Sensor-Ebene in seine digitalen Stellungsregler integriert. Voraussetzungen für die Adaption der AS-i-Technologie war der integrierte Aufbau des Stellungsregler auf pneumatischen Stellventilen. Gerade für die Lebensmitteltechnik haben sich diese Top-Mounted-Ausführungen für Einsätze unter hohen hygienischen Anforderungen als sehr gut geeignet erwiesen, da sie zentrisch auf dem Ventilantrieb sitzen und nicht seitlich über Stellhebel angelenkt werden. Durch diesen integrierten Anbau wird eine kompakte und hygienische Bauweise erreicht. Zudem sind alle beweglichen Teile, wie der Hebel für die Hubrückführung, von außen nicht mehr zugänglich.
Die nächste Generation dieser sehr erfolgreichen, digitalen Top-Mounted Stellungsregler hat die Typenbezeichnung 8049. Abhängig von der Wahl der internen Aktorik, die den Ventilantrieb mit Luft versorgt, werden drei Ausführungen angeboten. Der digitale Stellungsregler 8049 mit konventionellen Magnetventilen in Vierleitertechnik für raue Betriebsumgebungen; der 8049 mit leistungsarmen Piezo-Ventilen in Zweileitertechnik, bei dem der Stellungsregler ausschließlich auf Basis des 4-20-mA-Stellsignals funktioniert. Sowie der 8049 mit innovativer AS-i-Technologie.

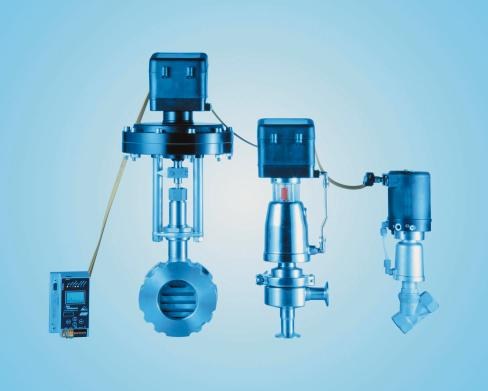

Diese dritte Ausführung des digitalen Stellungsreglers 8049 besitzt ein AS-Interface für die Anschaltung. Über das charakteristische gelbe AS-i-Kabel wird dieser Stellungsregler an den Master angeschlossen. Das gelbe zweiadrige AS-i-Kabel dient sowohl der Energieversorgung als auch der gleichzeitigen Datenkommunikation.
