Weniger Sauerstoffaufnahme bei der Bierabfüllung

Grundsätzlich sollten Tankdrücke so gering gewählt werden, wie sie dem CO2-Partialdruck des Bieres entsprechen und für nötige Druckerhöhungen Pumpen eingesetzt werden. Bei der Filtration wird empfohlen, unbedingt mit entgastem Wasser zu arbeiten. Sauerstoffgehalte von unter 0,2 mg/l sind dabei anzustreben – ebenso für Ausschubwasser beispielsweise bei der Kurzzeiterhitzung – denn unentgastes Wasser weist rund 10 mg/l auf.

Die Sauerstoffmessung bei der Prüfung von Ausschubprozessen mit Mischphasentrennung zeigt dabei viel früher einen Missstand auf als beispielsweise die Stammwürzemessung. Heutige Anforderungen und Möglichkeiten lassen es sinnvoll erscheinen, sogar die bisher gewohnte Einheit mg/l (ppm) für die Sauerstoffaufnahmen zu verlassen und auf die handlichere Einheit µg/l (ppb) umzusteigen. Biere vor der Abfüllung weisen nicht selten 5 µg/l und darunter auf, das ist also weniger als 0,005 mg/l. Waren vor wenigen Jahren noch Füllsysteme üblich, die Gesamtsauerstoffaufnahmen von 150 µg/l erreichten, sind mittlerweile mit entsprechender Technologie sogar 20 µg/l möglich.

Präzise Bestimmung des Gesamtsauerstoffs

Der Gesamtsauerstoff, häufig als TPO für „total package(d) oxygen“ bezeichnet, beinhaltet sowohl den im Bier gelösten Sauerstoff als auch jenen, der sich im Kopfraum eines verschlossenen Behälters befindet. Die Methode der Bestimmung der „Luft im Kopfraum“ mittels Überleitung dieses Kopfraumgases in eine mit Lauge gefüllte Bürette zur Adsorption des CO2 wird zwar aus Gründen der Einfachheit heute noch angewendet. Doch die Gaszusammensetzung im Kopfraum besteht eben nicht nur aus CO2 und Luft mit dem üblichen Sauerstoffgehalt. Damit ist die „Luft im Kopfraum“ für eine Bestimmung des TPO weniger gut geeignet.

Messgerät misst Kopfraumsauerstoff und gelösten Sauerstoff

Für eine präzise Bestimmung des Gesamtsauerstoffs stehen heute Messgeräte zur Verfügung, die mehr oder minder automatisch sowohl den Kopfraumsauerstoff als auch den Sauerstoff, der im Getränk gelöst ist, messen können. Zusammen mit Temperatur- und komplexen Druckmessungen werden damit vollautomatisch das Kopfraumvolumen, der CO2-Gehalt und sogar andere gelöste Gase berechnet.

Vor fast 40 Jahren haben die Braumeister Uhlig und Vilachá der Polar Brauerei in Caracas, Venezuela, eine Formel entwickelt, um mittels eines Sauerstoffmessgeräts für gelösten Sauerstoff und der Ermittlung von Temperatur, Kopfraum- und Füllvolumen den TPO mit hoher Präzision zu bestimmen. Die Behälter sind hierfür in einen Gasgleichgewichtszustand zu bringen, was durch Schütteln bewirkt wird.

Nur ein Messgerät notwendig

Diese Methode hat den großen Vorteil, dass mit ein und demselben tragbaren Gerät alle Prozessschritte bei der Bierbereitung und Abfüllung kontrolliert werden können, selbst Gas-in-Gas-Messungen sind damit heute möglich; für Messungen aus Flaschen oder Dosen ist lediglich eine zusätzliche Anstechapparatur mit Inertgasversorgung notwendig. Der gelöste Sauerstoff eines im Gasgleichgewicht stehenden Getränks in einer Flasche oder Dose muss schließlich mit einem berechneten Faktor multipliziert werden, um den TPO zu erhalten. Bei üblichen Behältern und Abfülltemperaturen liegt dieser Faktor zwischen 2 und 3. Moderne Abfüllmaschinen erreichen Messwerte von gelöstem Sauerstoff, die an geschüttelten Behältern sogar unter denen liegen, die vor der Füllmaschine gemessen werden. Messungen an ungeschüttelten Behältern ergeben im Vergleich Informationen über die Wirksamkeit der unverzichtbaren Aufschäumung vor dem Verschließen bzw. der Konstruktion und Einstellung der Unterdeckelbegasung bei einem Dosenverschließer.

Beitrag des Füllprozesses zum Sauerstoffeintrag

Dieser Vergleich deckt auf: Der Füllvorgang als solcher trägt bei modernen Füllsystemen nur 10 bis 20 % des Gesamtsauerstoffs in einem abgefüllten und verschlossenen Behälter bei. Die Sauerstoffaufnahme beim Füllen ist stets im Verhältnis mit dem dafür notwendigen Inertgasverbrauch zu sehen. Wenn früher selbst bei hohen Verbräuchen derartig niedrige Sauerstoffaufnahmen gar nicht möglich waren, womöglich als nicht notwendig erachtet wurden, so sind mittlerweile bedeutende Verbesserungen erzielt worden.

Je nach notwendigem oder gewähltem Füllverfahren ist ebenfalls die Verwendung von N2 möglich – dieses kann heute durch Molekularsiebe preislich attraktiv eigenerzeugt werden.

Füllsystem für die sauerstoffarme Bierabfüllung

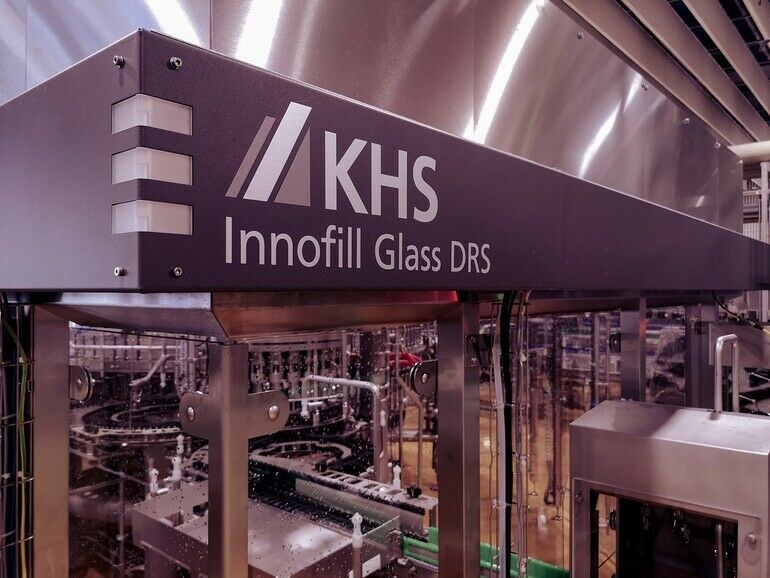

Mit moderner Technologie realisieren Brauereien eine verlässliche Qualität bei der Produktion ihrer Biere mit einem niedrigen Sauerstoffgehalt. Vor allem macht diese die Verwendung von Zusatzstoffen wie Bisulfit oder Ascorbinsäure als Sauerstofffänger überflüssig. An genau diesem Punkt hat KHS mit der Entwicklung des modularen Füllsystems Innofill Glass DRS Eco angesetzt. Das ist inzwischen längst in der Praxis angekommen. Unter anderem vertraut die Oettinger Brauerei in Mönchengladbach auf die Lösung. Nach Angaben des Kunden erlaubt der Füller eine sauerstoffarme Abfüllung, die es in dieser Form bisher nicht gab.

Weniger Sauerstoff, geringerer CO2-Verbrauch

Denn die neue Füllmaschine lässt weniger Sauerstoff ins Bier – und benötigt dafür nicht mehr, sondern weniger CO2 als ihre Vorgänger. Bei der Abfüllung von Flaschen macht ein neuartiger Hohlsondenfüller es möglich, dass bei erheblich reduziertem CO2-Bedarf auf der einen Seite noch geringere Sauerstoffaufnahmen auf der anderen Seite möglich sind. Zunächst wird der Behälter über den Vakuumkanal evakuiert und dann mit gasförmigen CO2 gespült. Hierbei kommt ein von KHS patentiertes Spülverfahren zum Einsatz. Anschließend wird der Behälter wie üblich mit dem Inertgas auf Abfülldruck vorgespannt. So ist die extrem geringe Gesamtsauerstoffaufnahme von 20 ppb bei einem CO2-Verbrauch von 160 g/hl möglich. Bei weiter verringertem CO2-Verbrauch auf beispielsweise 110 g/hl, das ist halb so viel wie bisher üblich, ist immer noch eine sehr geringe Gesamtsauerstoffaufnahme von 40 ppb erreichbar. Die gewünschte Gesamtsauerstoffaufnahme kann regelrecht ausgewählt werden: So kann eine automatische Sortenumstellung auf beispielsweise ein besonders sauerstoffempfindliches kaltgehopftes Bier, ein sauerstoffunempfindlicheres Dunkles oder gar auf eine völlig andere Füllung für Limonaden bei größtmöglicher CO2-Einsparung eingestellt werden.

Viele Brauereien müssen Kohlensäure zukaufen. Durch den steigenden Preis ist das ein wachsender Kostenfaktor. Je geringer der Verbrauch für die abgefüllte Flasche, desto effizienter ist die Produktion, und je geringer die Sauerstoffaufnahme, desto besser die Produktqualität. Diese beiden Punkte hat KHS mit dem Innofill Glass DRS ECO optimal in Einklang gebracht. Zudem sorgen digitale und automatisierte Systeme für eine Synchronisierung der Abfüllprozesse und damit für eine deutliche Effizienzsteigerung.

KHS GmbH, Dortmund
